Moderne Stallkonzepte:
Mehr Platz, mehr Komfort, weniger Aufwand!

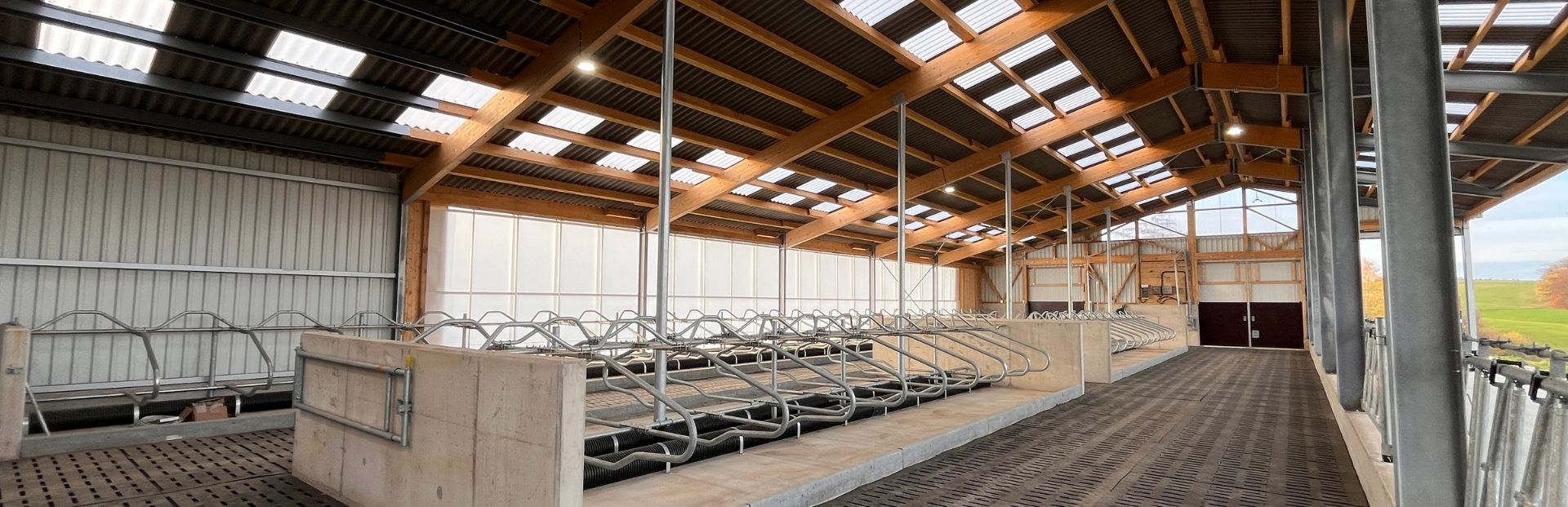

Integration eines neuen Liegebereichs in den Bestand
74 Liegeplätze
Das System mit freitragenden Boxenbügeln, gewelltem Nackenrohr und Spanngurt sorgt gemeinsam mit der stabilen Betonaufkantung (Boxenboard) der Tiefboxen für maximale Bewegungsfreiheit und eine saubere, komfortable Liegefläche.
37 x 4,5 m Außenfuttertisch
Die integrierten Sicherheitsfressgitter sorgen für einen stressfreien Zugang zum Futter und einen ruhigen Ablauf in der Herde; zudem ermöglicht die großzügige Gestaltung des Außenfuttertischs ein besonders leichtes Ausbringen des Futters, sowie eine schnelle, unkomplizierte Reinigung.
tgl. 8.000 Liter Frischwasser
Eine Hochleistungskuh trinkt täglich bis zu 150 Liter Wasser – deshalb sichern 4 Suevia Schnellablauf-Tröge aus Edelstahl (230 cm Länge / 160 L Inhalt) eine optimale und hygienische Wasserversorgung an strategischen Punkten im Stall.

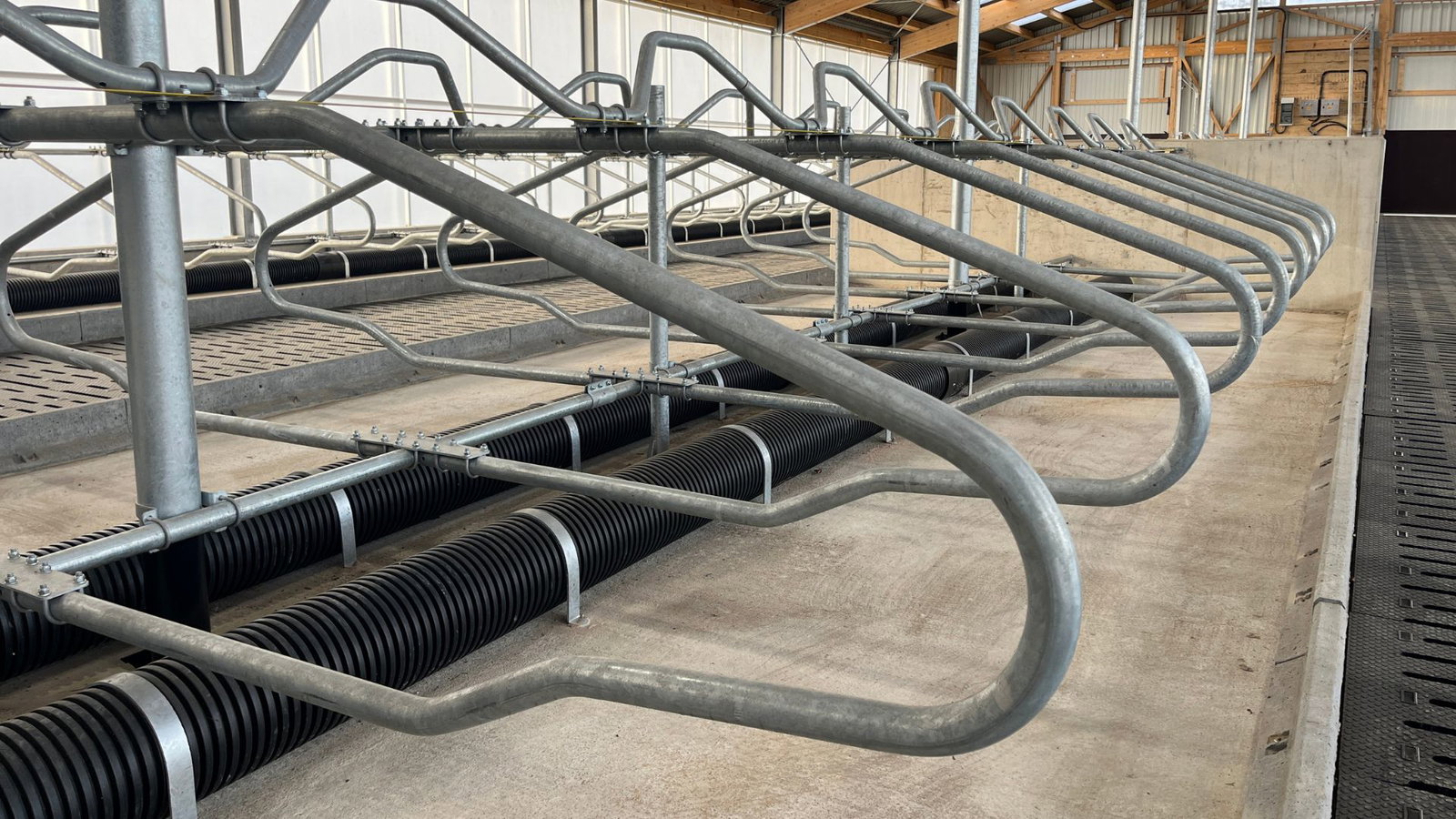

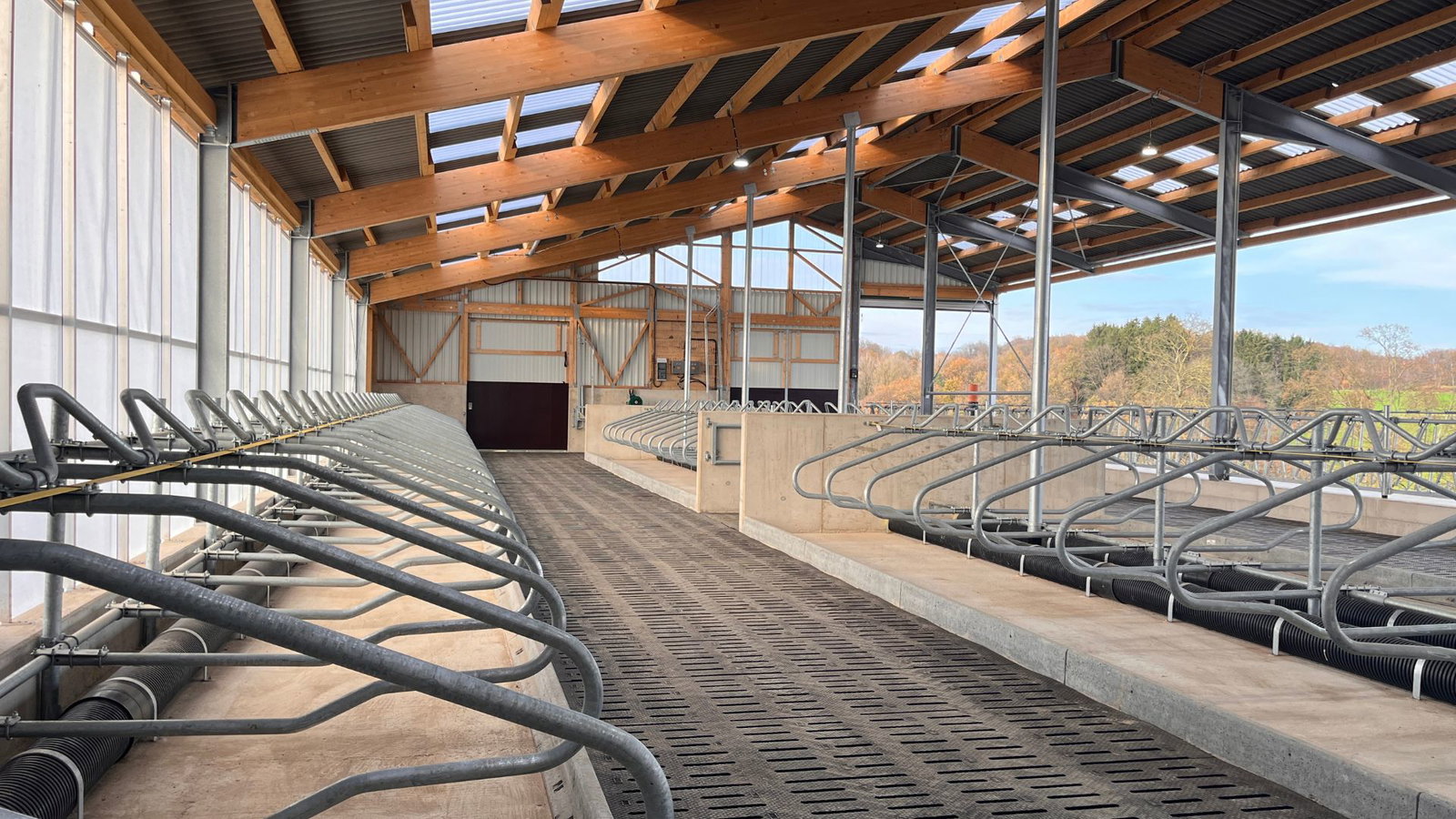

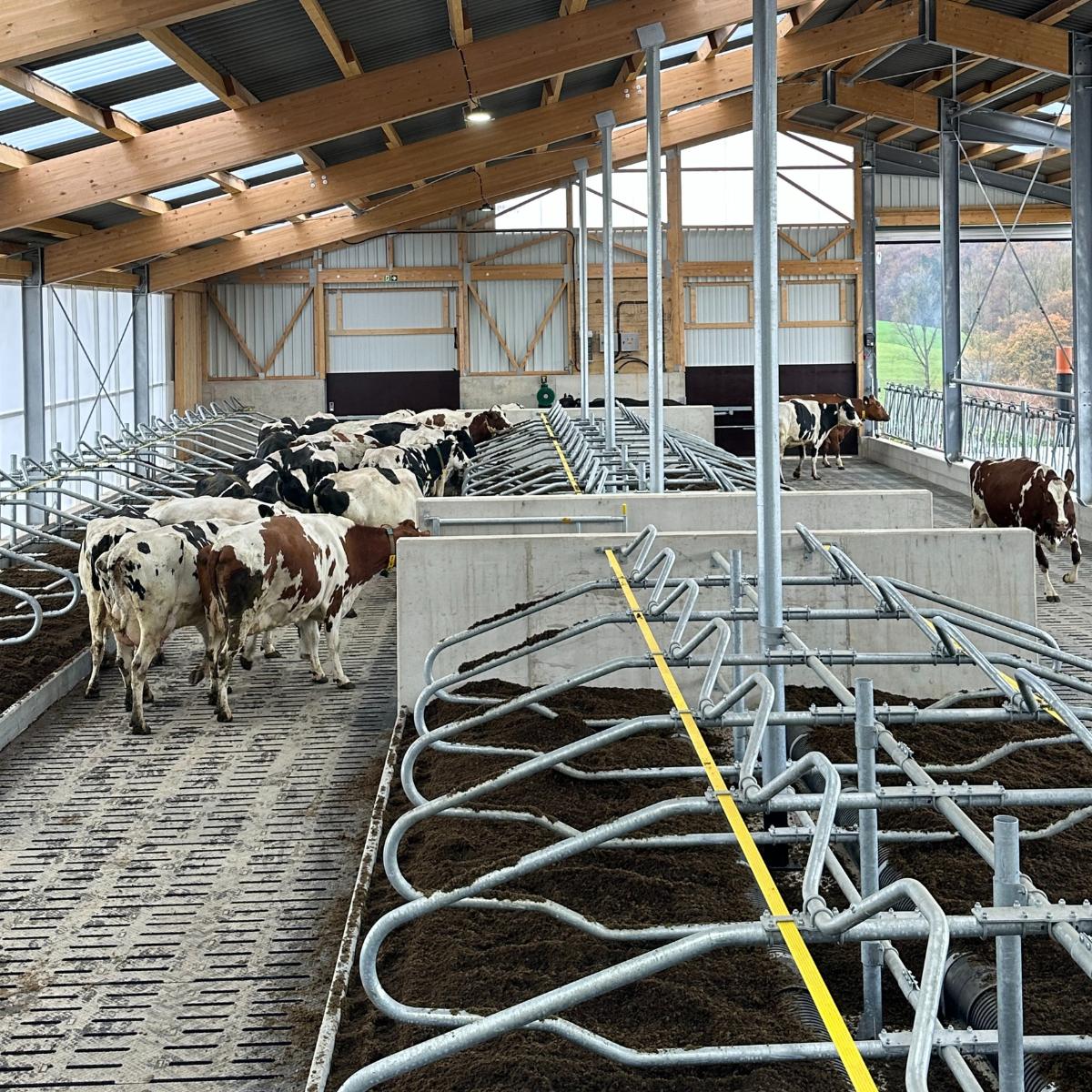

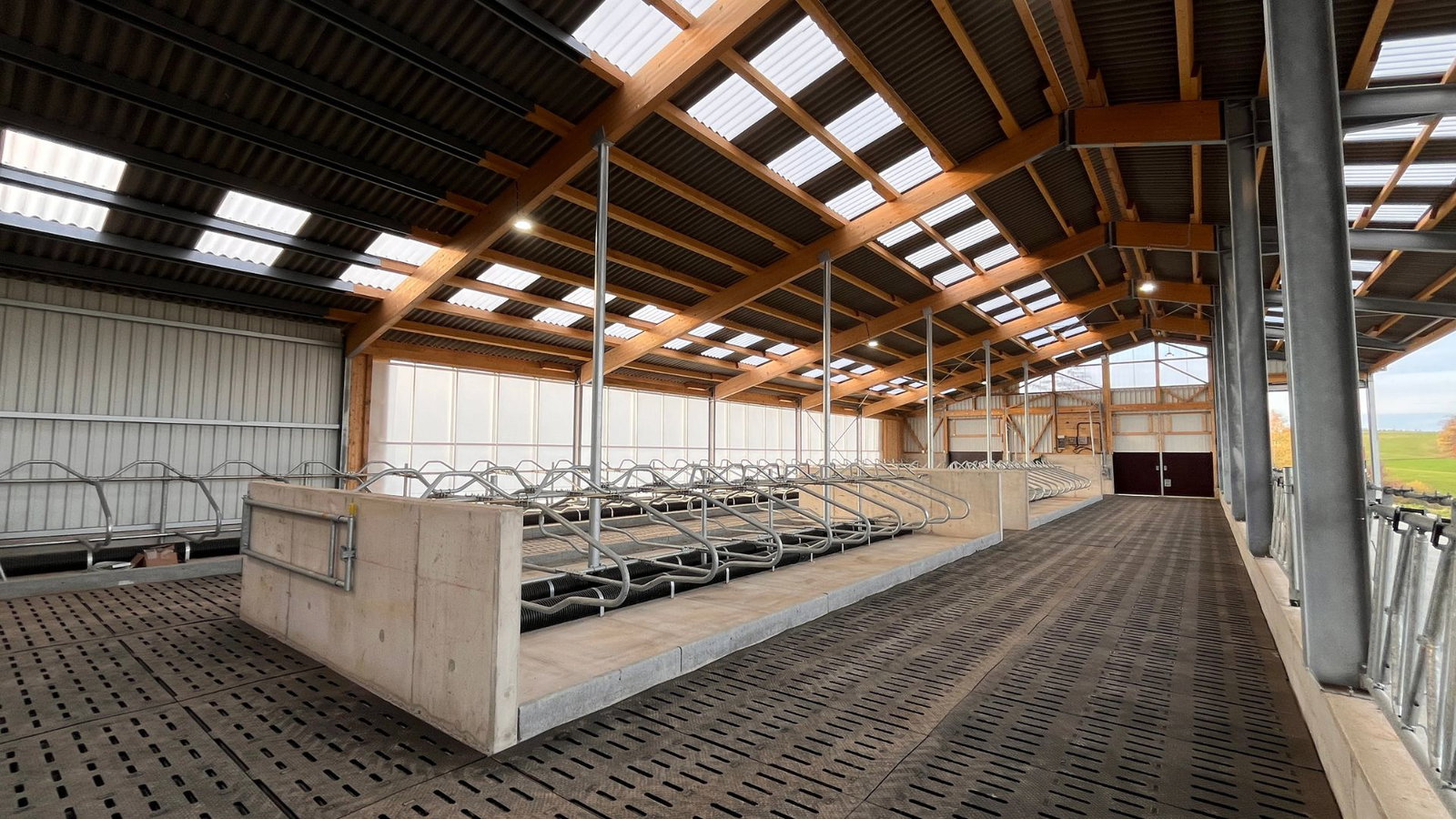

74 Komfort-Liegeplätze im Detail
Bei der Planung der 74 Liegeplätze stand die Verbindung von maximalem Tierwohl und langlebiger Materialqualität im Vordergrund. Die technische Ausführung wurde präzise auf die Bedürfnisse der Herde und die baulichen Gegebenheiten des Bestands abgestimmt.
-

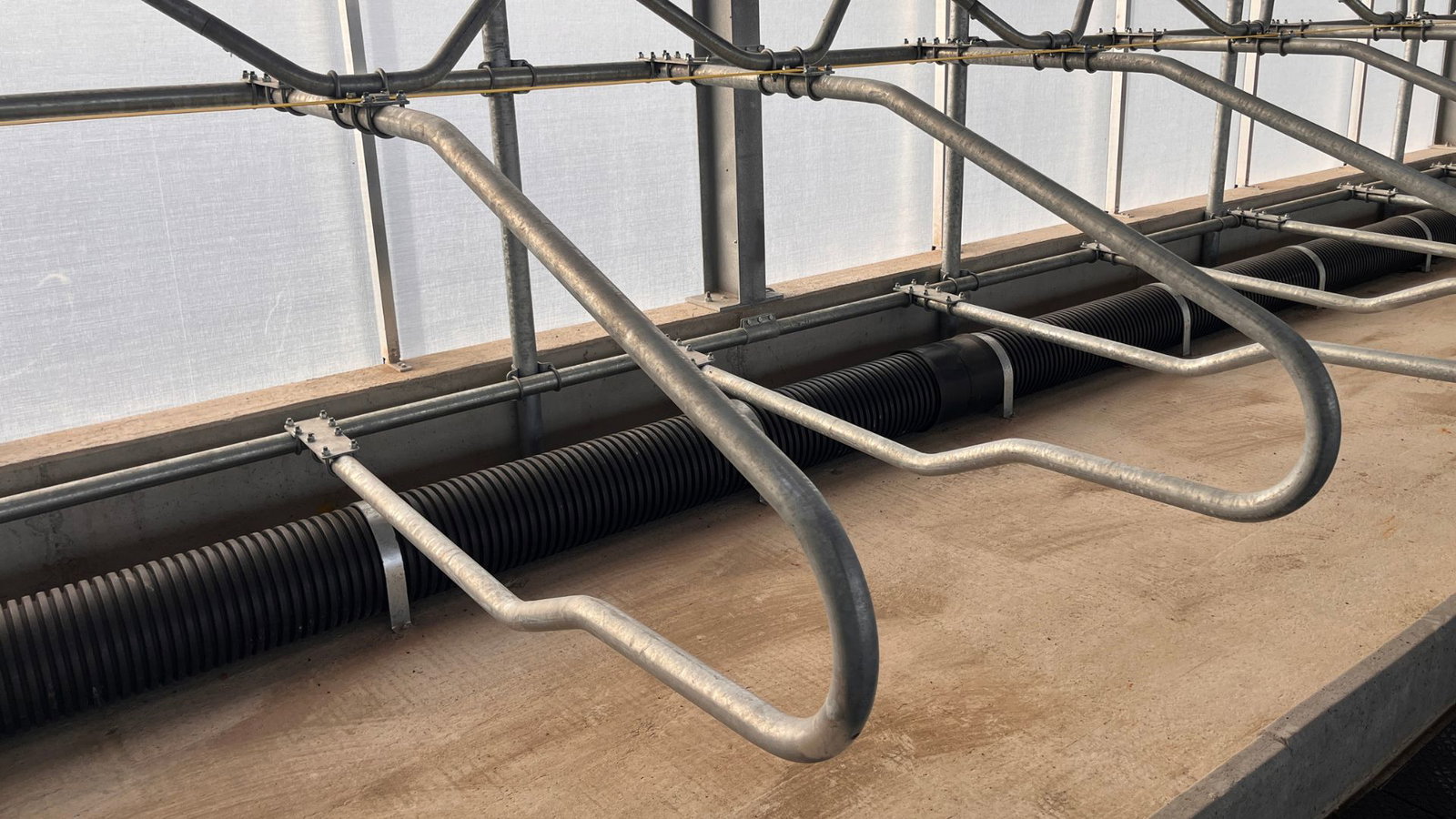

Freitragende Boxenbügel: Hindernisfreies Abliegen und Aufstehen.
-
Komfort-Tiefboxen: Stabiler Einstreu-Abschluss durch solide Beton-Aufkantung (Boxenboard).
-
Flexible Kuhsteuerung: Gewelltes Nackenrohr und Spanngurt für maximale Sicherheit bei voller Bewegungsfreiheit.
-
Bugbegrenzung: Tiergerechte Positionierung durch langlebiges Ø 300 mm Kanalrohr.
-
Korrosionsschutz: Standpfosten mit Edelstahlfüßen.

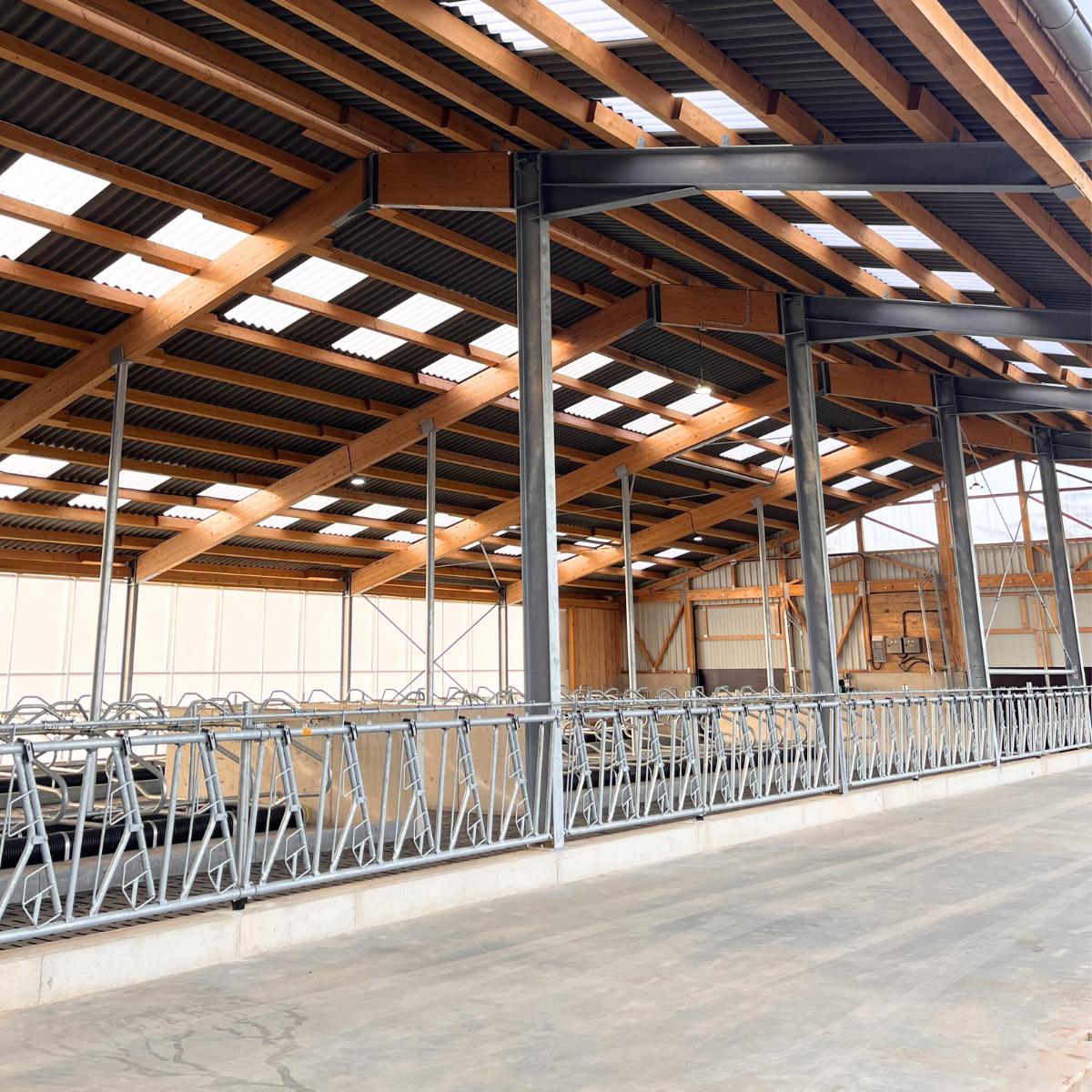

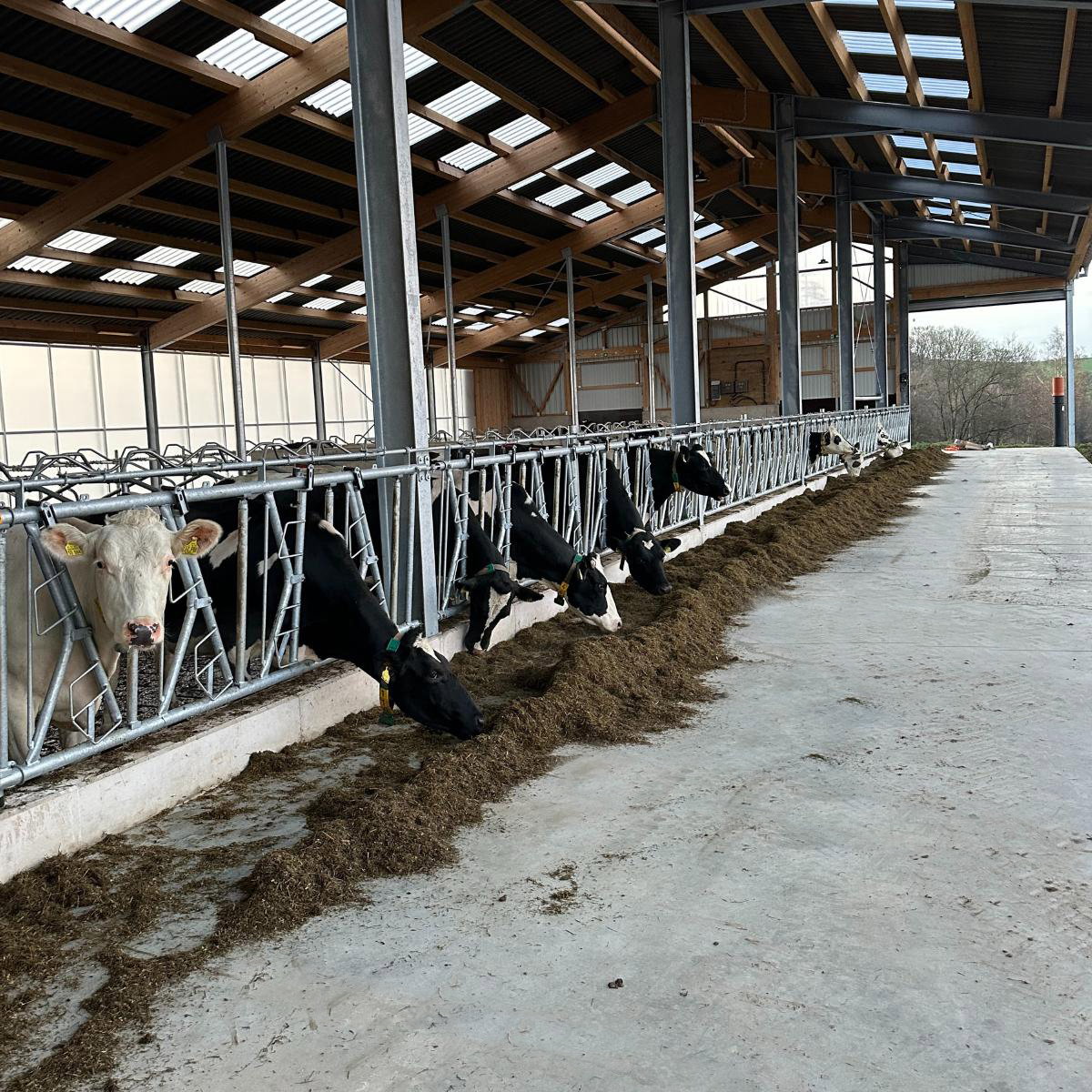

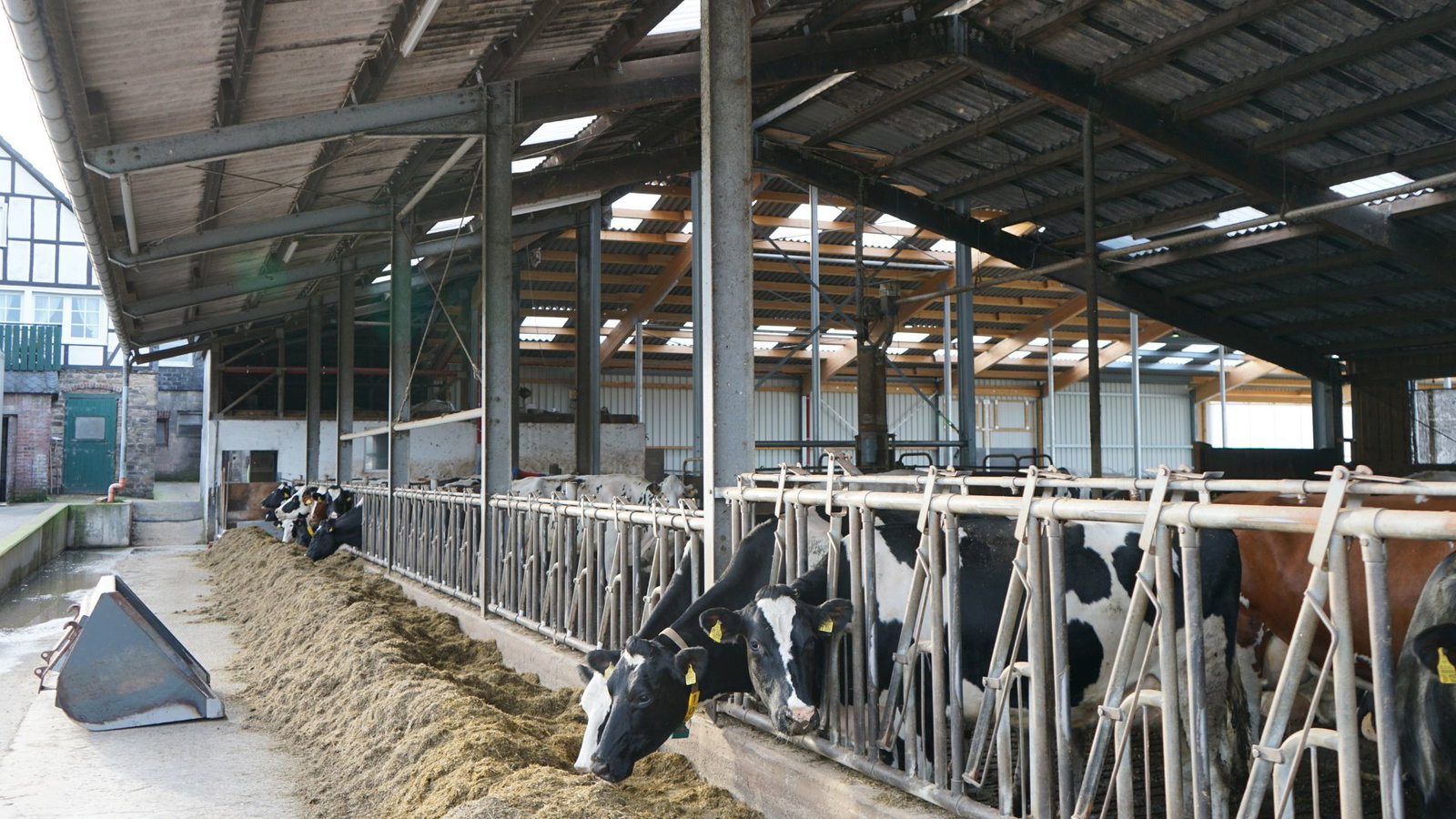

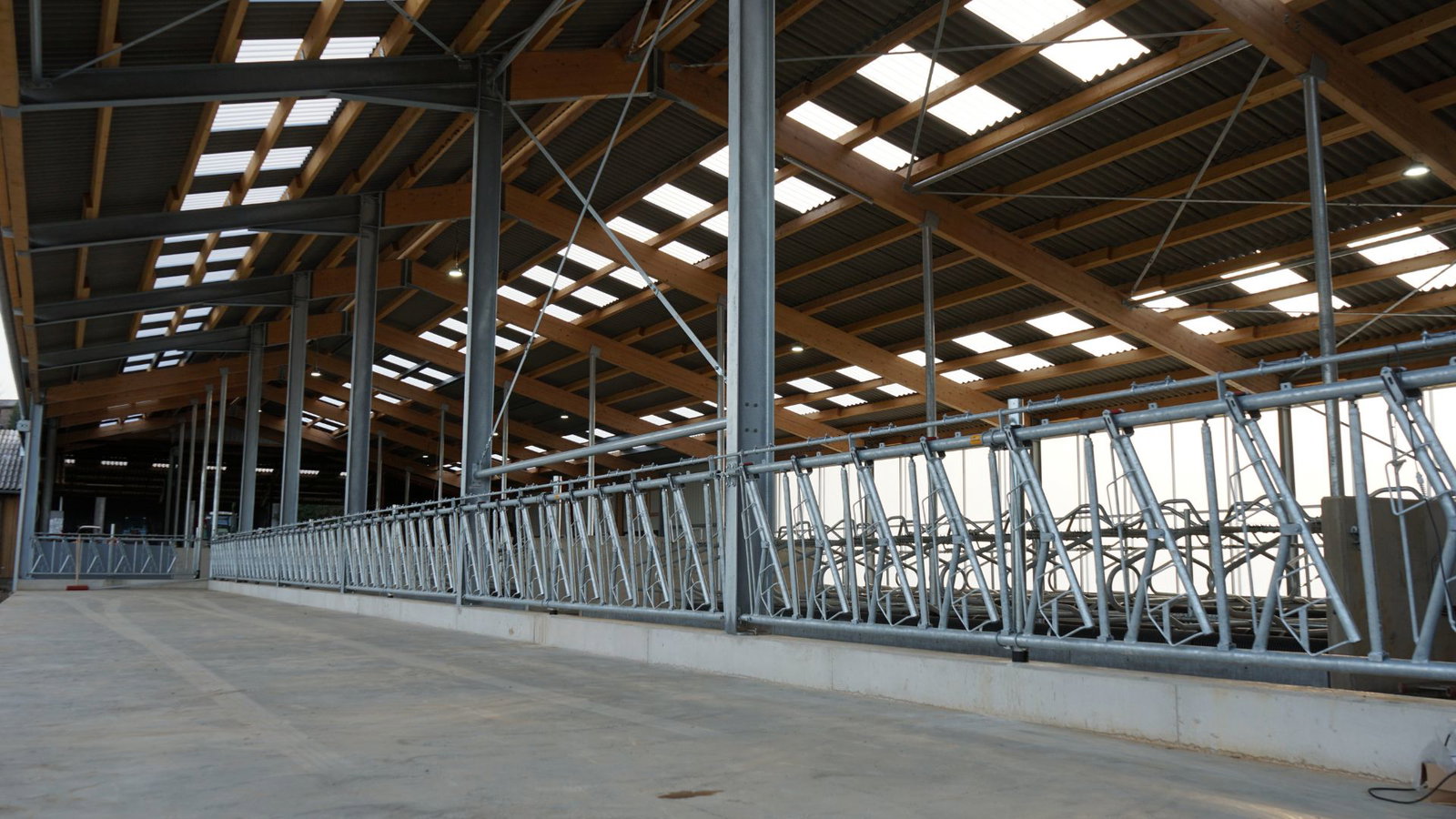

62 Fressplätze auf 37 Metern
Die Gestaltung des Futtertischs verbindet hohe Durchgangskapazität für ein stressfreies Herdenmanagement.
-
Großzügiges Platzangebot: Die offene Bauweise bietet der Herde jederzeit freien und bequemen Zugang zum Futtertisch.
-
Sicherheits-Selbstfangfressgitter: Mehrere verbundene Gittereinheiten ermöglichen ein einfaches Ein- und Ausführen des Kopfes bei maximaler Bewegungsfreiheit.
-
Zentrales Verschlussmodul: Dank des zusammenhängenden Mechanismus lässt sich die gesamte Reihe effizient über einen einzigen Öffnungshebel steuern.
-
Optimierter Arbeitsfluss: Die barrierefreie Konstruktion erleichtert nicht nur die Futteraufnahme für die Tiere, sondern auch die tägliche Reinigung und das Ausbringen des Futters.
Rund um die Uhr frisch und frostsicher
Um die Vitalität und die hohe Milchleistung der 60 Tiere zu sichern, wurde eine leistungsstarke und hygienische Tränkelösung realisiert, die den Kühen jederzeit freien Zugang zu sauberem Trinkwasser ermöglicht.
-

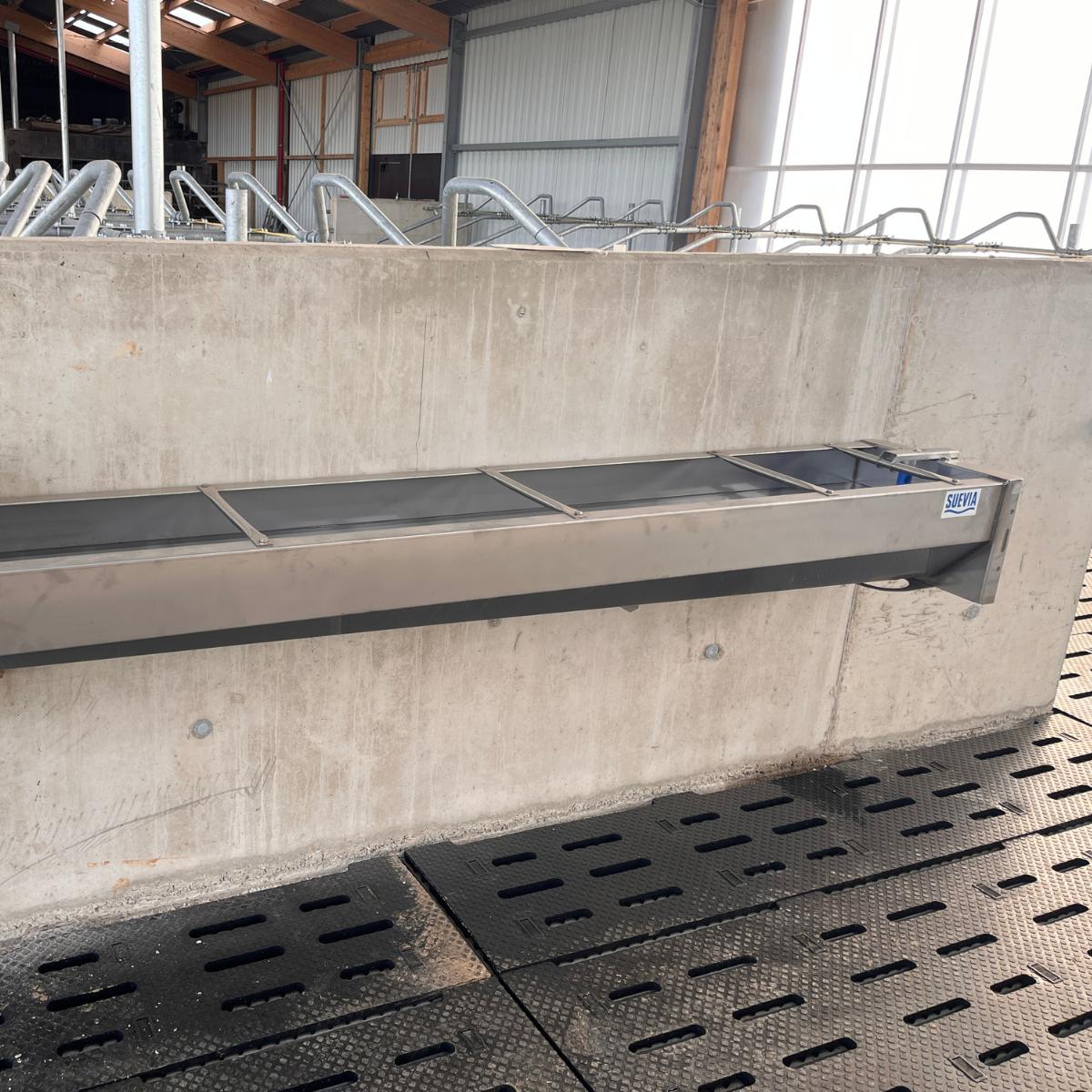

Hochleistungs-Trogtränken: 3 Suevia Schnellablauf-Tröge aus Edelstahl (230 cm Länge / 160 L) bieten ein hohes Wasservolumen und lassen sich in Sekundenschnelle reinigen.
-
Zusätzliche Tränkestellen: 4 Suevia Ventil-Trogtränken Modell 480 und 8 Suevia Tränkebecken Modell 25R verteilen die Wasserstellen strategisch im gesamten Stall.
-
Garantierte Frostsicherheit: Die gesamte Frischwasserversorgung wurde mit einer Suevia Frostschutz-Lösung ausgestattet, die auch bei extremen Minusgraden den Wasserfluss zuverlässig sicherstellt.

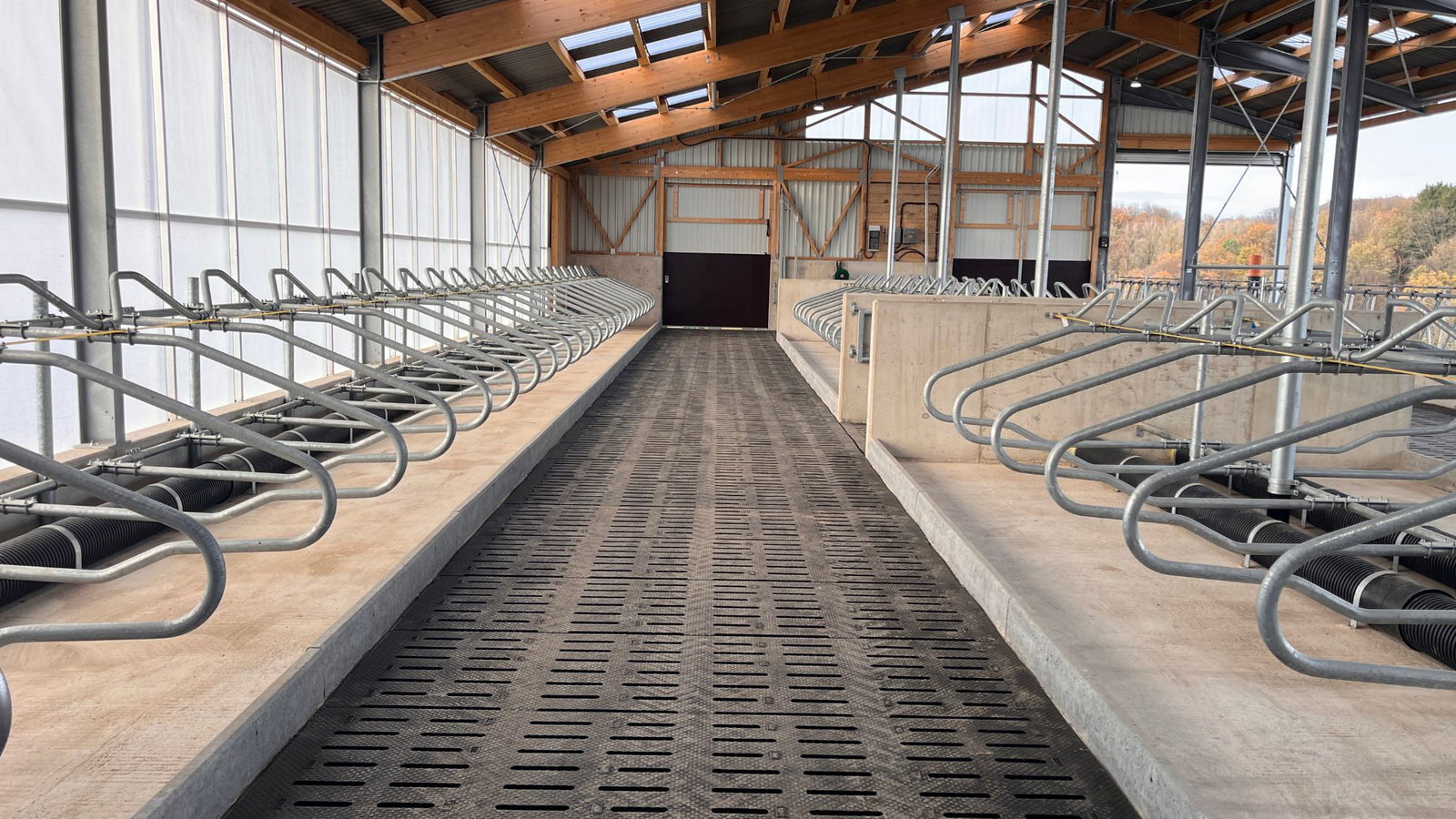

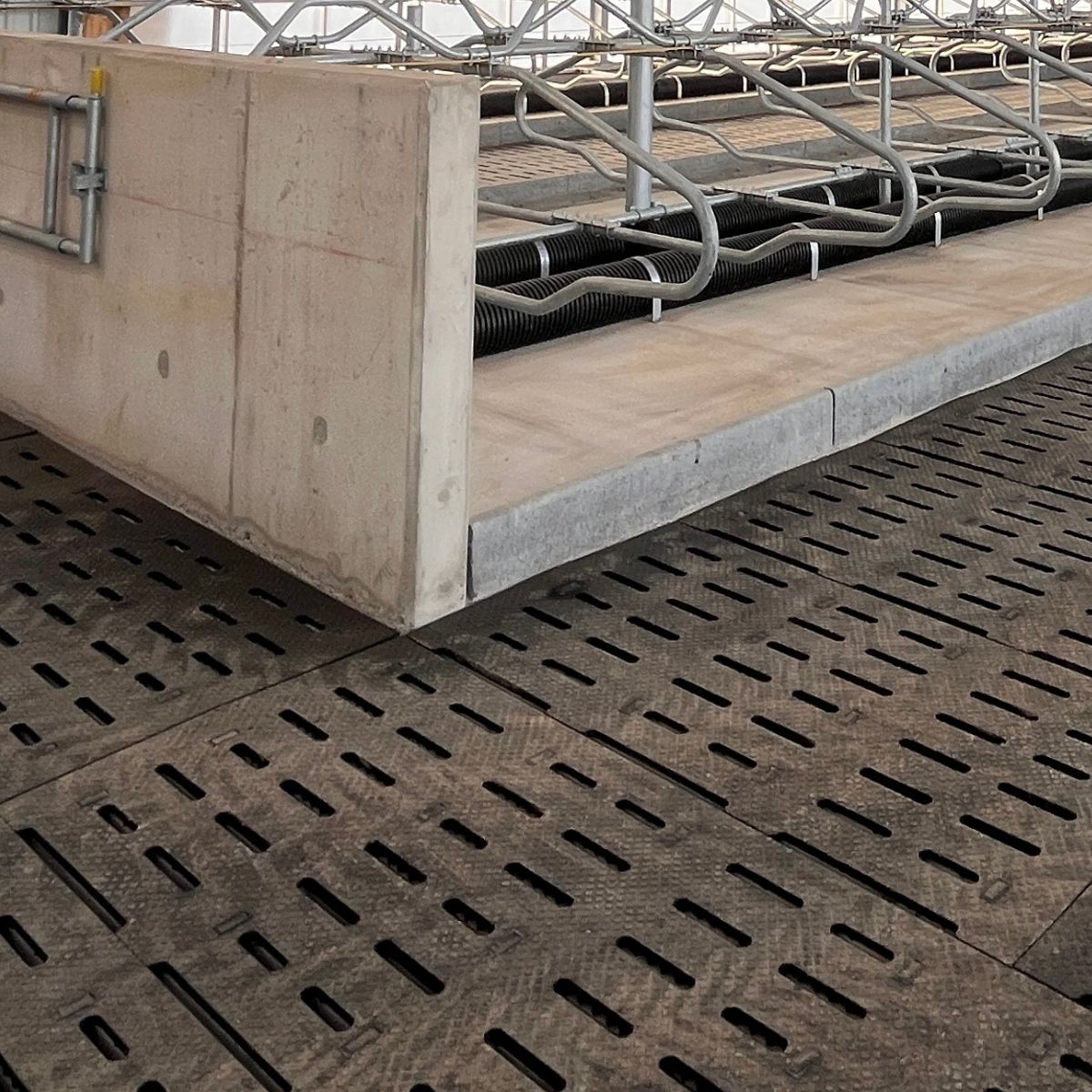

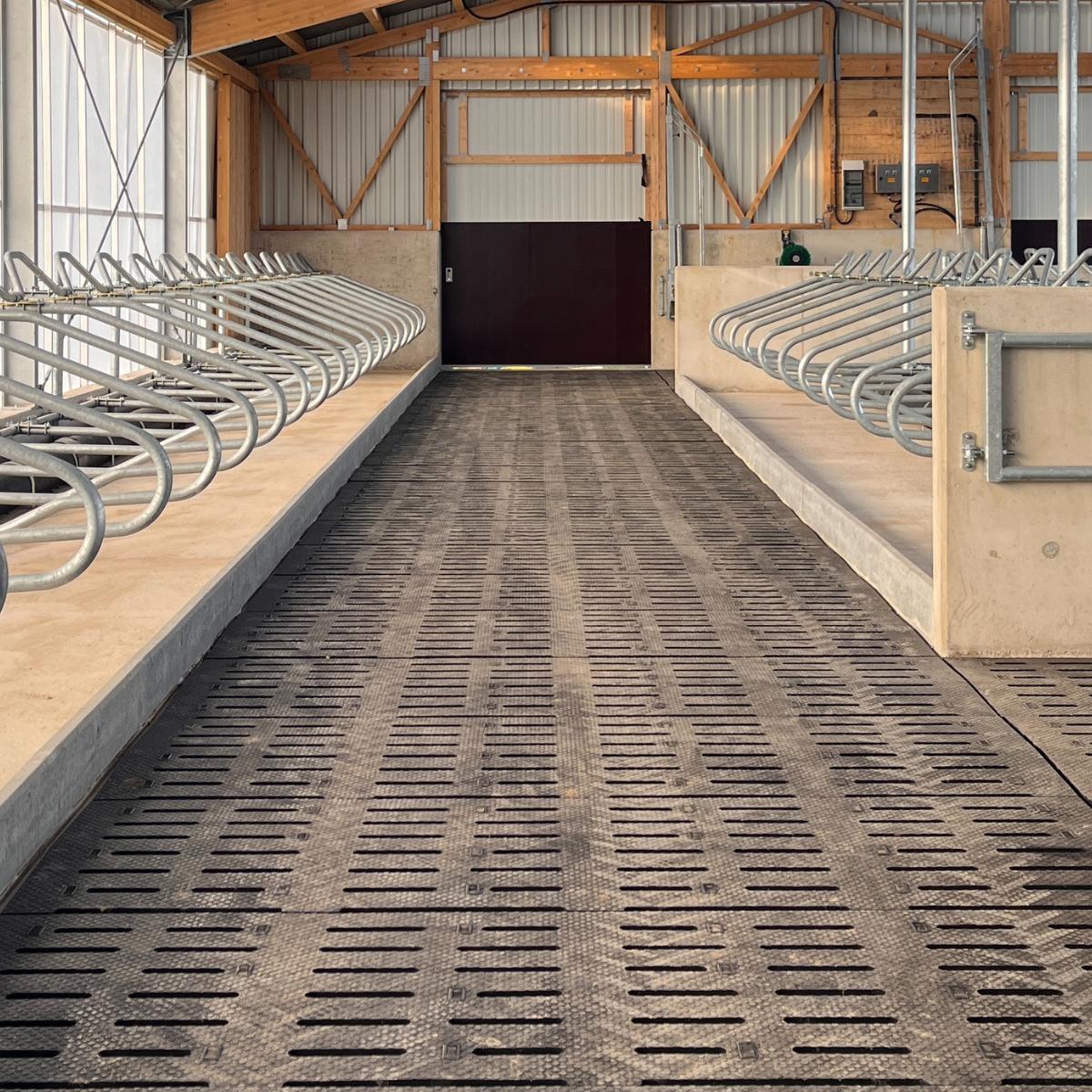

Espa-Flex für Spaltenboden
Ein wesentlicher Baustein für Tierwohl und Umweltschutz ist die Ausstattung der Laufgänge mit der speziellen Espa Flex Gummimatte.
- Effektive Emissionsminderung:
Durch das Oberflächenprofil wird Urin zügig abgeleitet, dies reduziert Ammoniak-Emissionen spürbar und sorgt für ein besseres Stallklima.
- Hervorragende Trittsicherheit:
Die rutschhemmende Struktur bietet den Kühen einen sicheren Stand und schont gleichzeitig die Gelenke.
- Verbesserter Kuhkomfort:
Die elastische Auflage fördert das natürliche Bewegungsverhalten der Herde, was zu mehr Ruhe im Stall und einer höheren Aktivität führt.
- Langlebig und passgenau:
Die Matten sind speziell für den Einsatz auf Spaltenböden entwickelt, äußerst robust gegenüber Gülle.

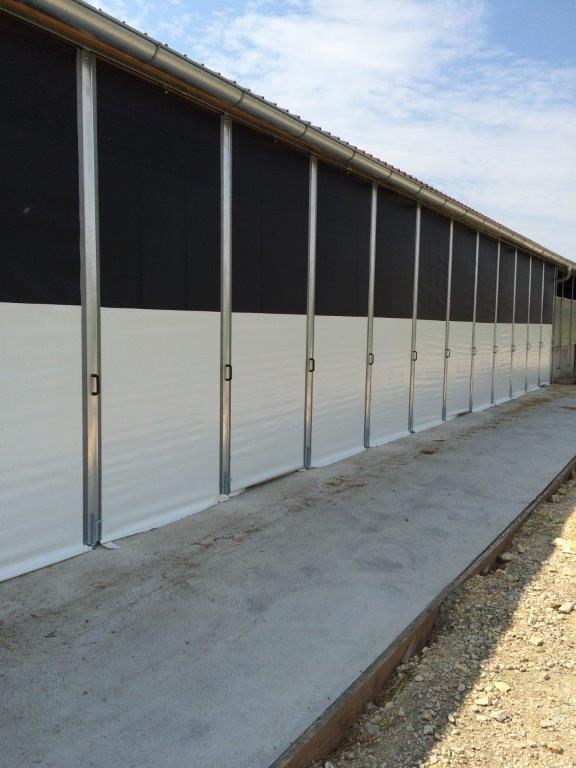

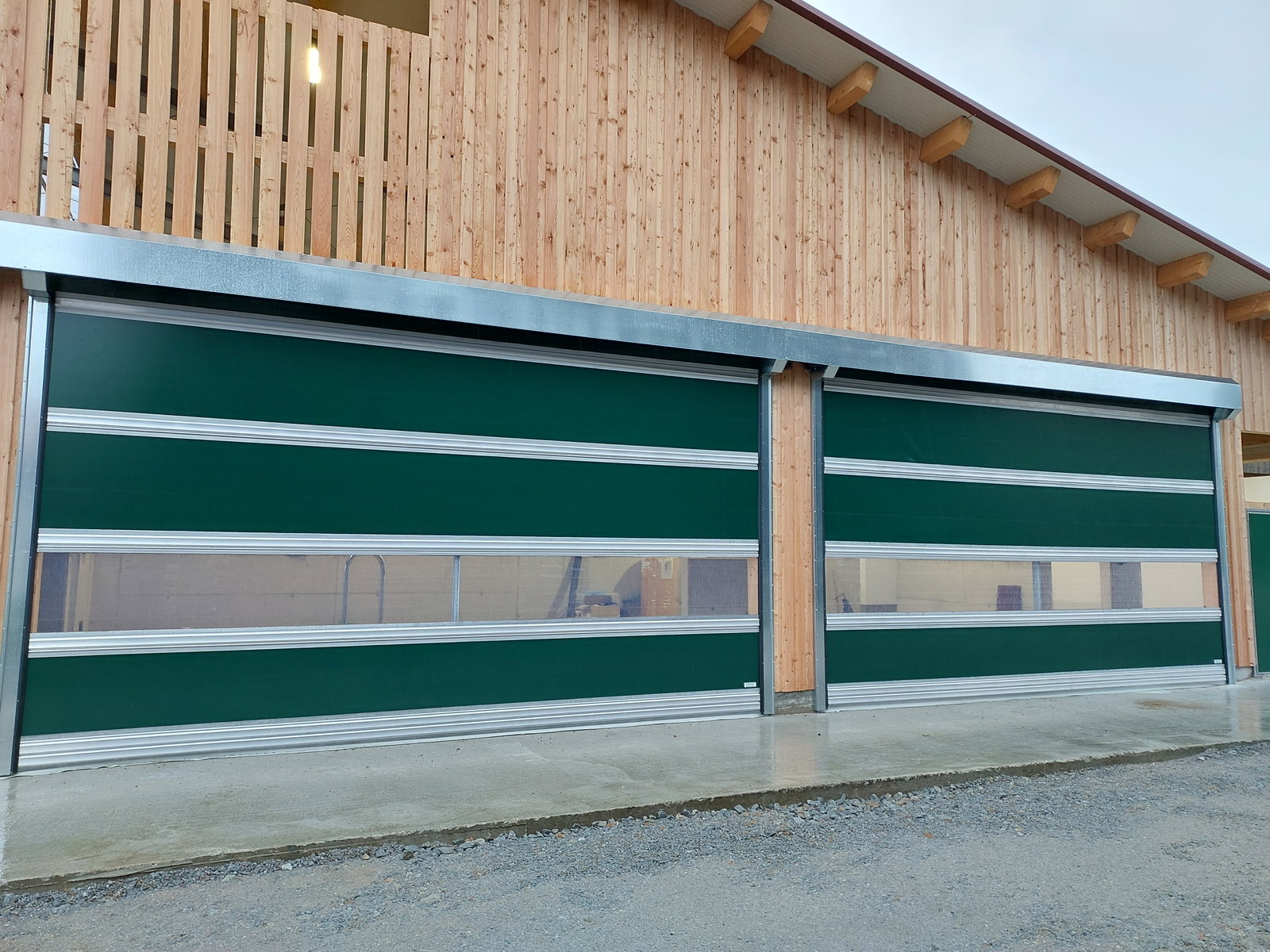

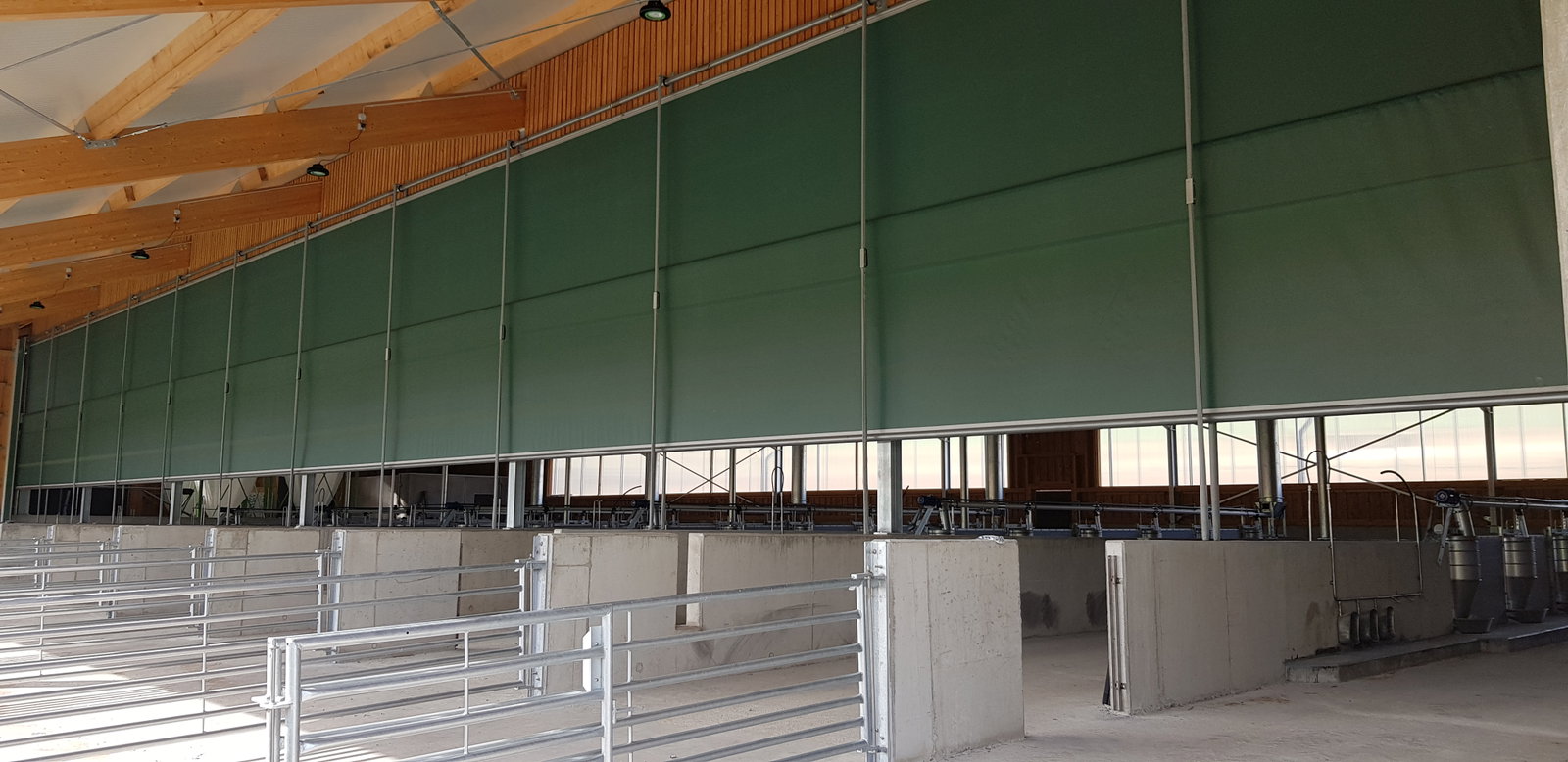

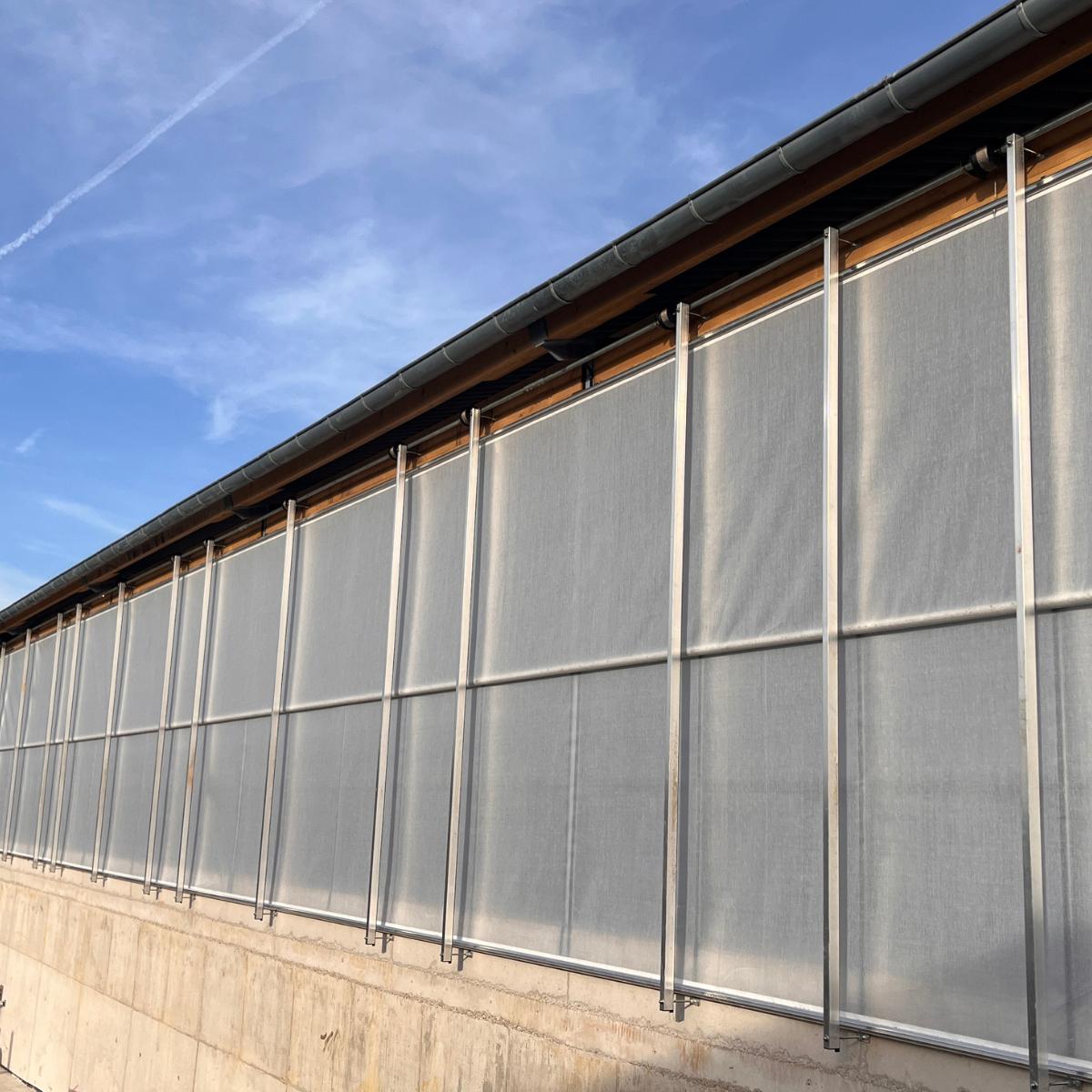

Windschutzsysteme von Oberleitner
Ein stabiles Stallklima ist die Grundvoraussetzung für eine konstant hohe Milchleistung. Durch die Kombination aus natürlicher Querlüftung und aktiver Kühlung wird die Herde besonders in den kritischen Sommermonaten entlastet.
-
Maximale Querlüftung: Die offene Bauweise des Stalls wird durch Oberleitner Windschutz-Lösungen ergänzt, die sich modular regeln lassen.
-
Flexibles Management: das Stallklima kann jederzeit präzise an die aktuelle Wetterlage angepasst werden – für ein ganzjährig optimales Wohlbefinden.

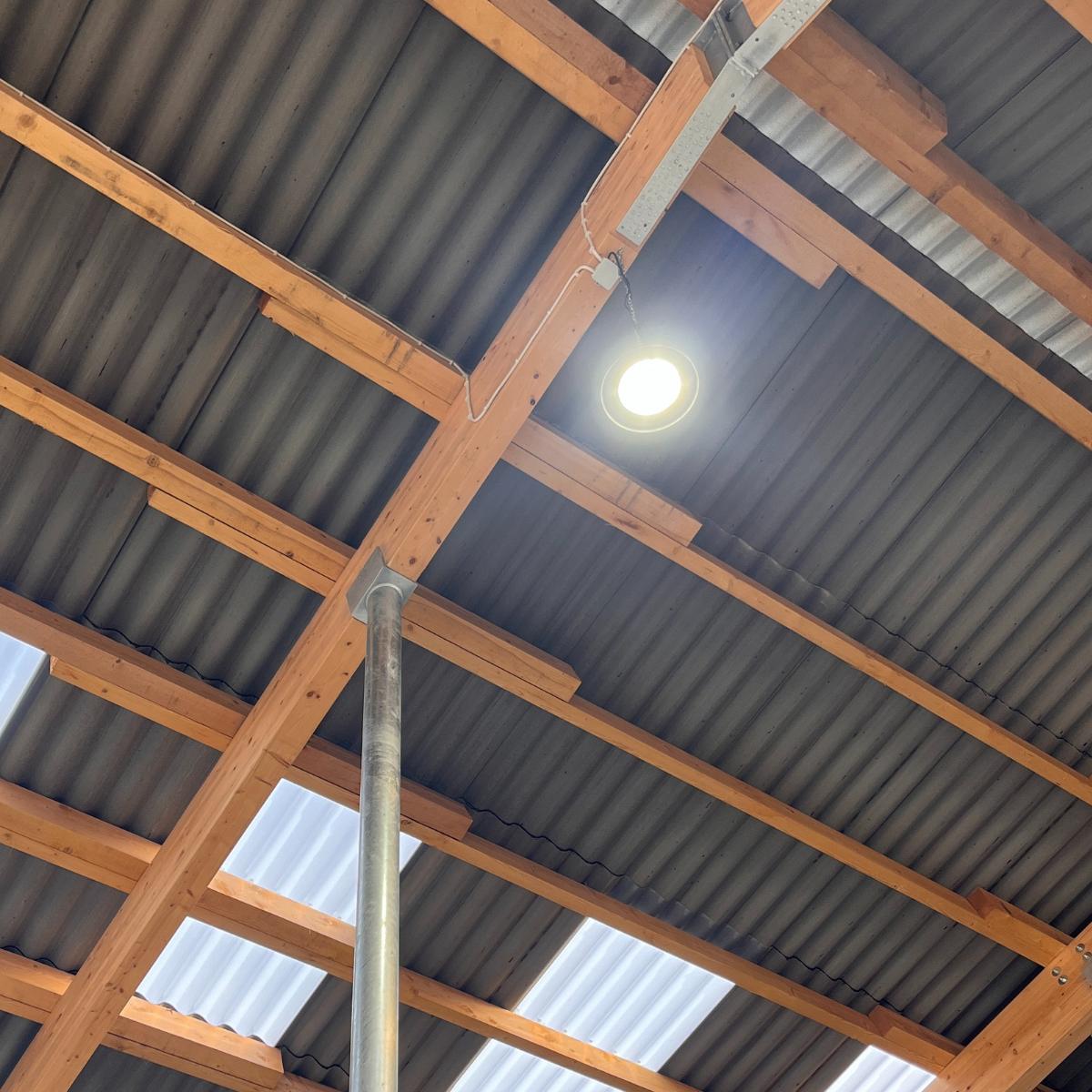

Energieeffiziente Stallbeleuchtung
Eine durchdachte Beleuchtung steigert nicht nur das Wohlbefinden der Tiere, sondern verbessert auch die Arbeitsbedingungen und senkt die Betriebskosten. Im gesamten Betrieb wurde auf eine leistungsstarke LED-Lösung von Kerbl gesetzt.
-
Lichtstarke Hauptbeleuchtung: 6 x Kerbl HiLED Pro (150 Watt) sorgen im neuen Liegebereich für eine gleichmäßige, großflächige Ausleuchtung.
-
Gezielte Akzentuierung: 4 x MultiLED Premium Farmer bieten zwei drehbare Module, um spezifische Arbeitsbereiche oder Laufwege präzise auszuleuchten.
-
Effizienz im Bestand & Melkbereich: 3 x HiLED Evo (75 Watt) garantieren im Milchbereich sowie im vorhandenen Altstall eine stromsparende und dennoch lichtintensive Umgebung.
Sie möchten mehr zu dem Thema Stallbeleuchtung erfahren. Informieren Sie sich hier im Bonrathgeber:
Energiesparende Stallbeleuchtung
Maximaler Kuhkomfort: Tierwohl im Stall
Ein hohes Maß an Tierwohl ist die Basis für eine gesunde Herde und eine stabile Milchleistung. Durch gezielte Komfort-Lösungen wird den Tieren eine Umgebung geschaffen, die ihr natürliches Verhalten unterstützt und Stress minimiert.

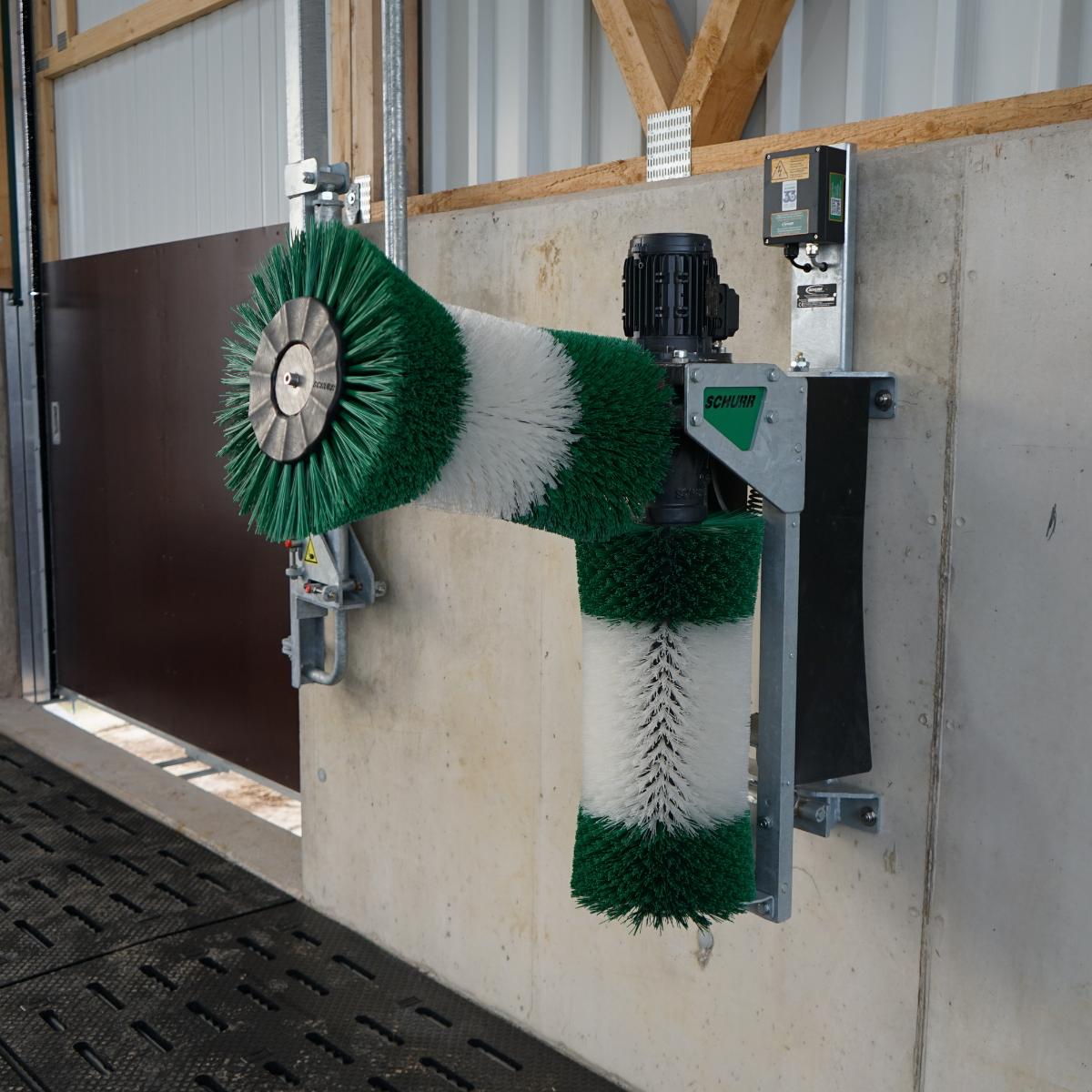

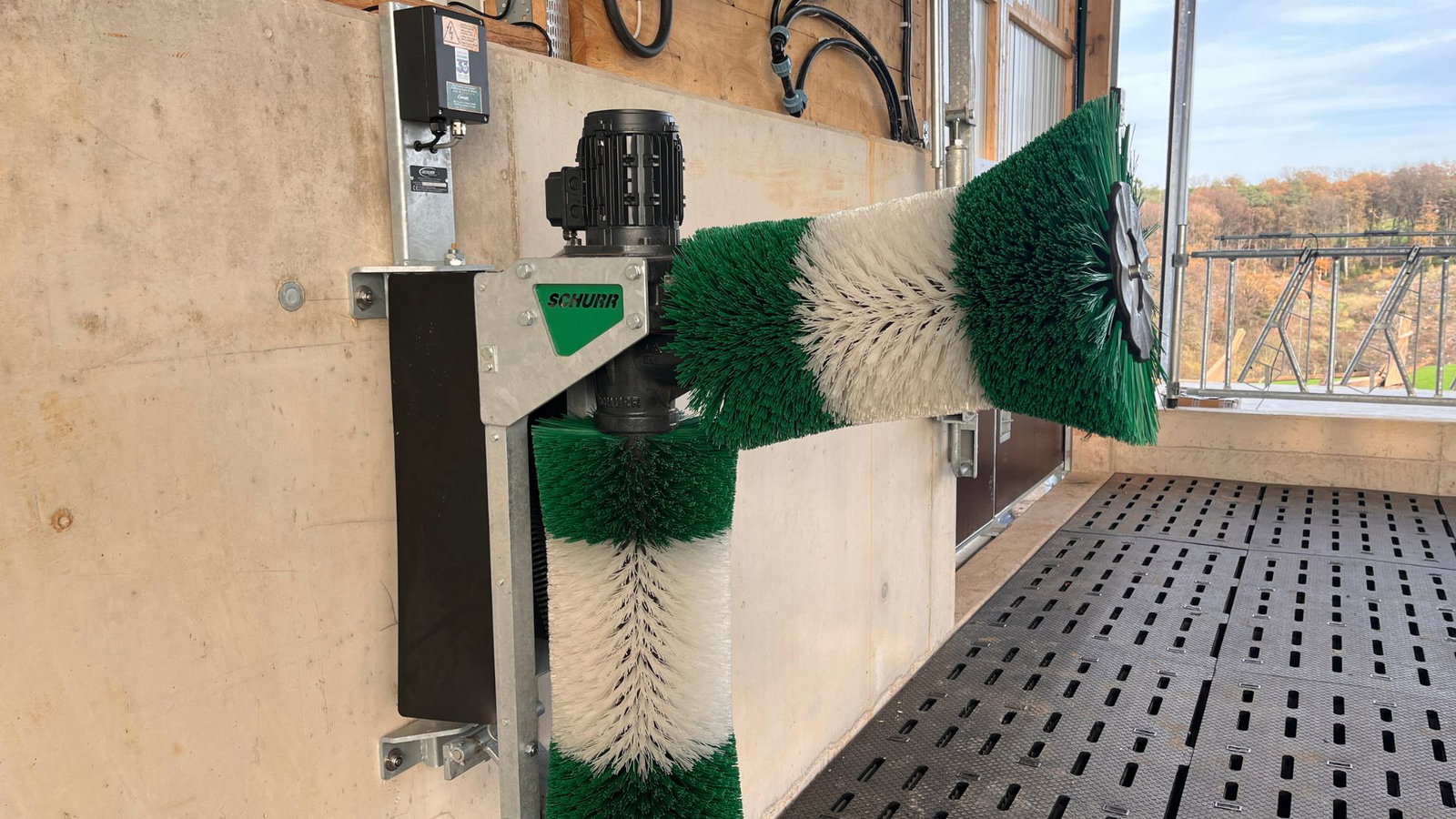

- Aktive Fellpflege: Für die tägliche Wellness sorgen 2 Schurr Kuhbürsten (Typ D22). Diese vertikalen Bürsten reinigen Rücken und Flanken besonders effektiv, regen die Durchblutung an und fördern die Ruhe in der Gruppe.
-
Zusätzliche Scheuermöglichkeiten: 6 Kerbl Kratzbürsten (Modell Betty) sind strategisch im Stall verteilt. Sie bieten den Kühen jederzeit die Möglichkeit zur eigenständigen Fellpflege und steigern das allgemeine Wohlbefinden deutlich.

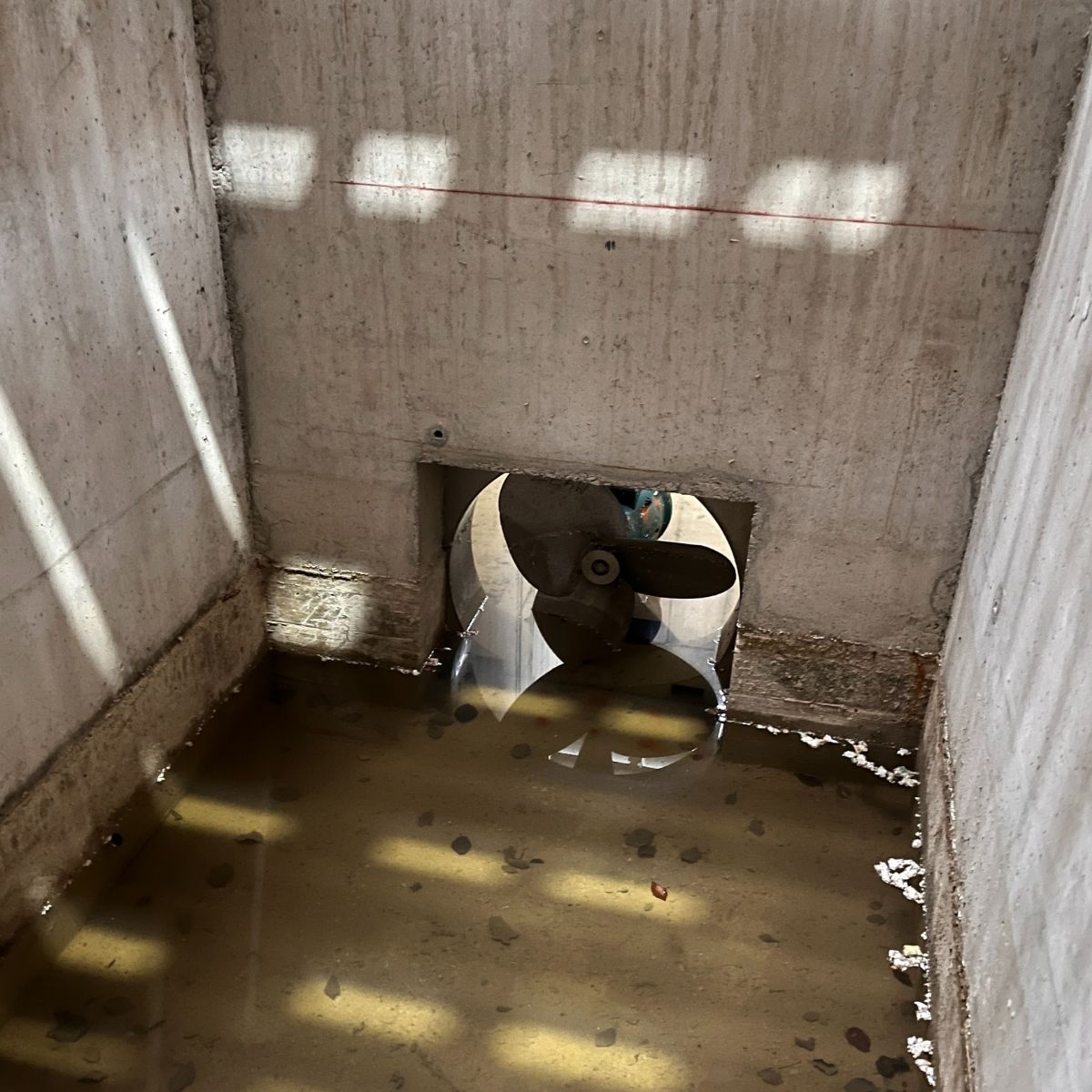

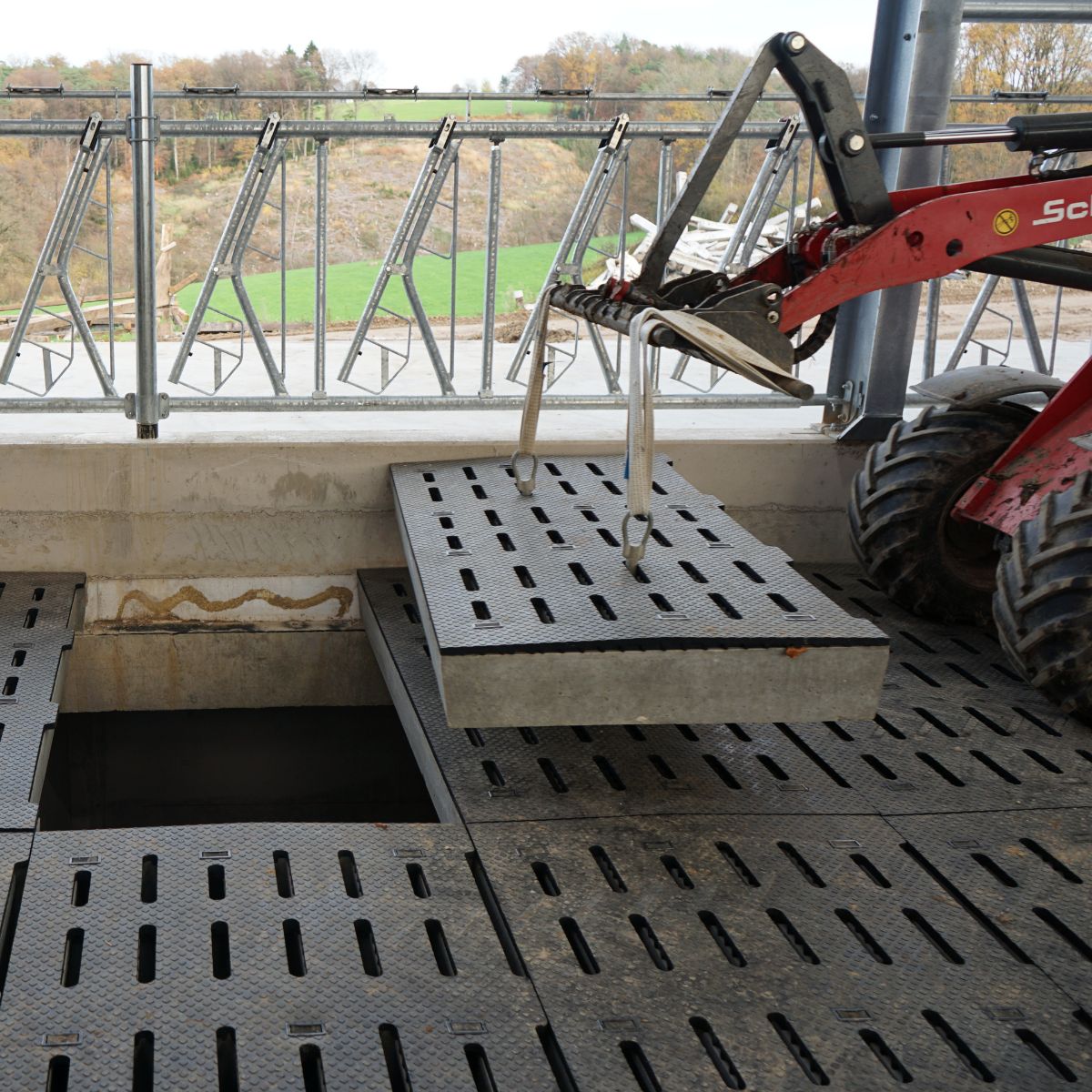

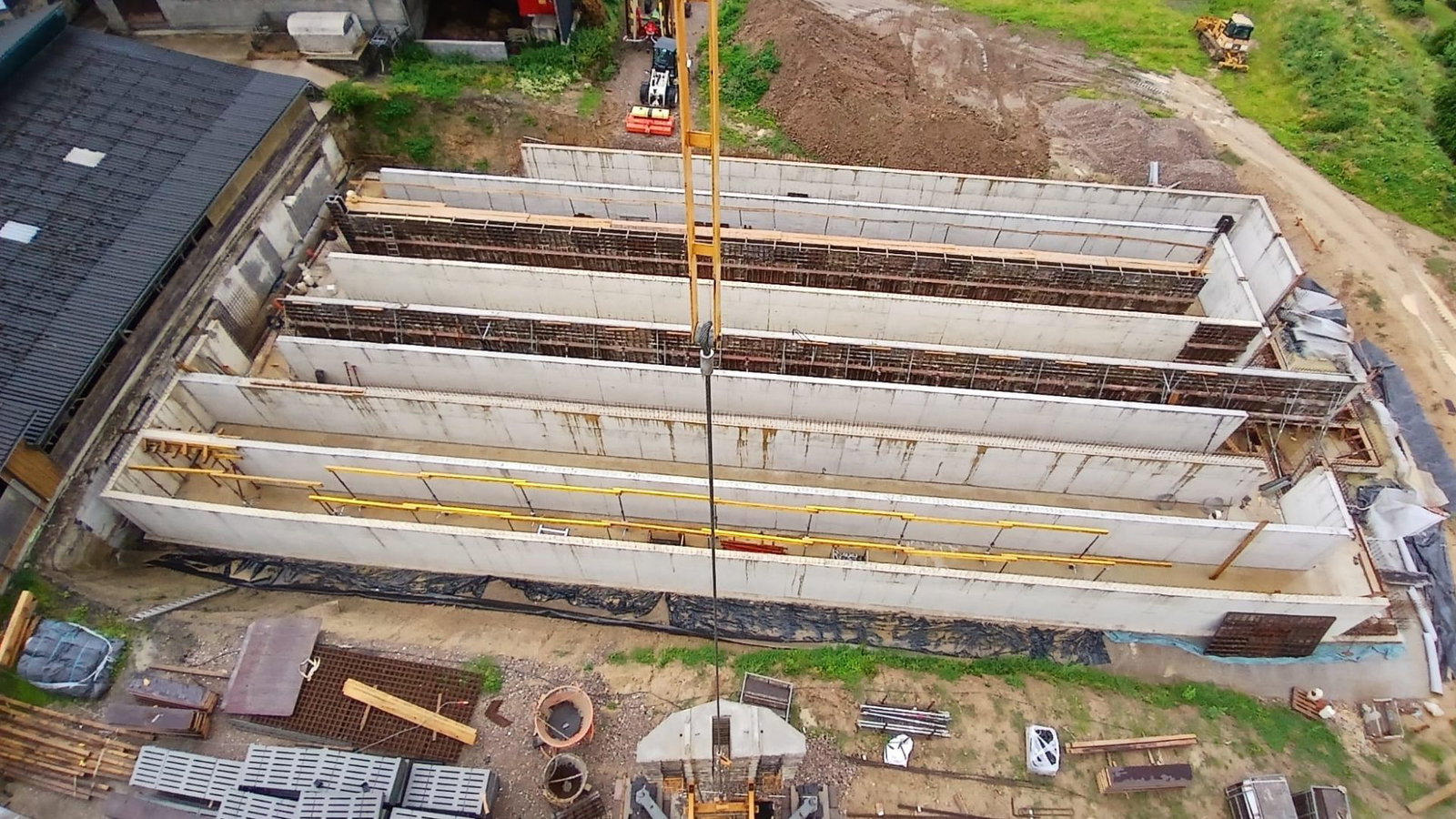

Güllekeller mit Slalomsystem

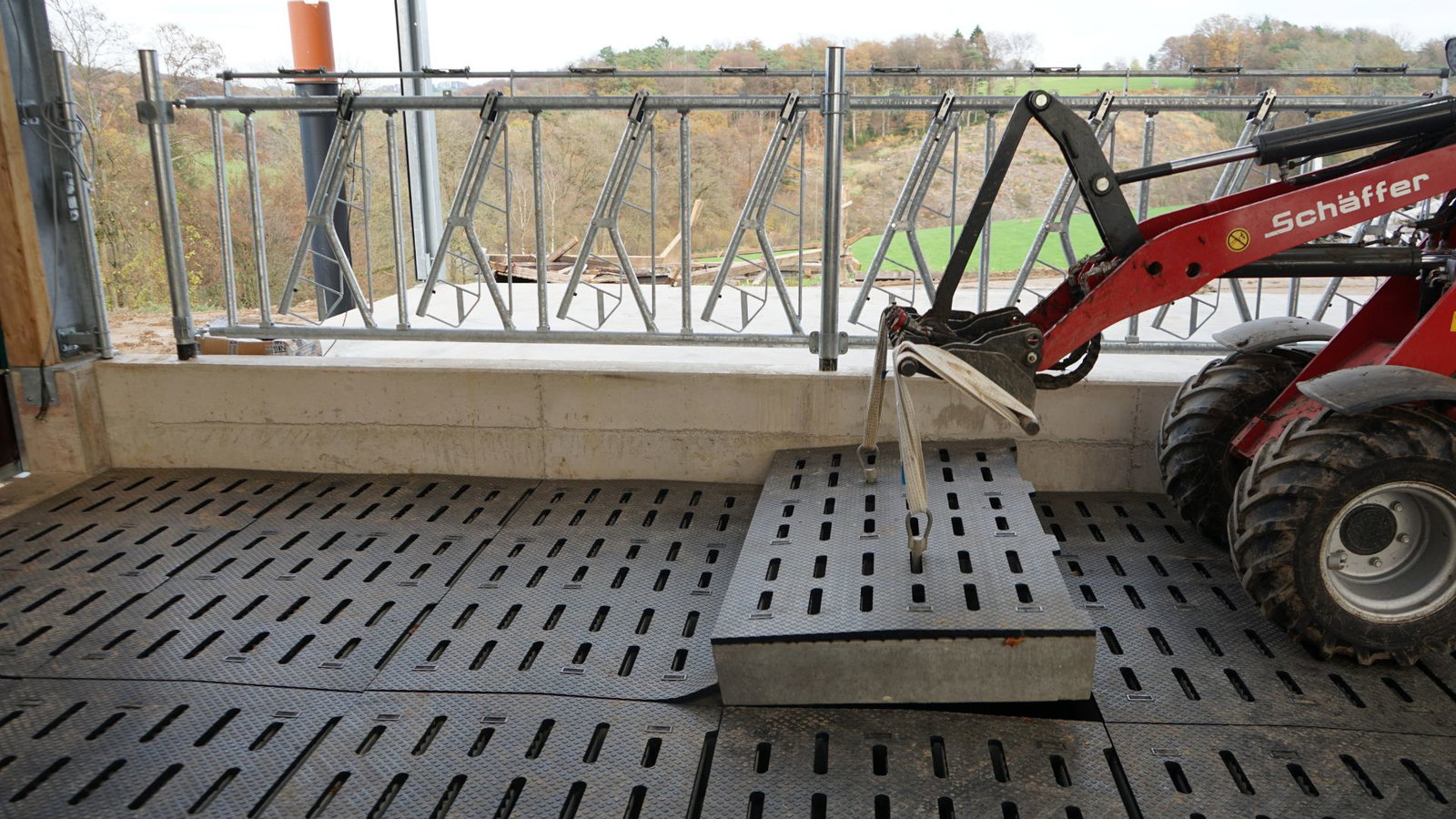

Unter den herausnehmbaren Spaltenböden mit EspaFlex-Gummiauflage befindet sich das frei zugängliche Gülleslalom-System.
Hier sorgt ein 22 kW Stallkamp Tauchmotorrührwerk (TMR 3D-Z) mit enormen 6.638 m³/h Umwälzleistung für perfekte Durchmischung – vollautomatisch, verschleißarm und exakt steuerbar dank Sanftstarter, Wendeschaltung und digitaler Wochenzeitschaltuhr.
Gülle-Parts kaufen

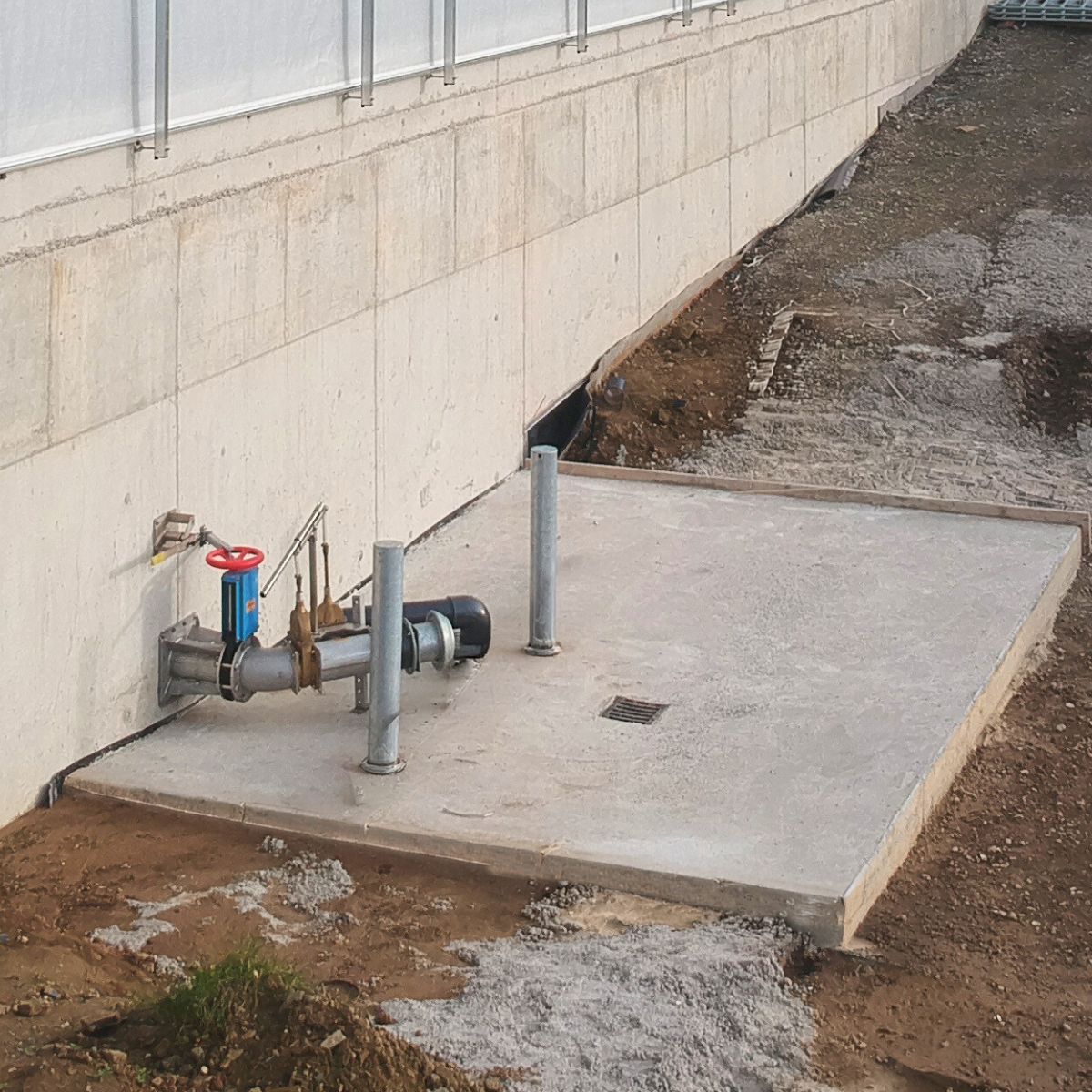

Gülleentnahmestation
DN 200 eingebaut durch die Güllekelleraußenwand unterhalb des maximalen Flüssigkeitsspiegel, entsprechend dem Regelwerk DWA-A 792 für Jauche-, Gülle- und Silagesickersaftanlagen.
Das Set besteht aus:
- 1 x Innenliegender Sicherheitsschieber, bedienbar durch die Güllekelleraußenwand
- 1 x Edelstahl Wandanker
- 1 x Industriestoffschieber mit Handrad und Edelstahl Schieberblatt
- 1 x Anfahrschutz bestehend aus 2 Rammschutzpollern feuerverzinkt zum Aufdübeln
Wechselschieberstation aus Edelstahl:
6" MZ Messingschieber und 8" MZ Messingschieber mit Schmierbuchsen und Bedienungsgestänge als Wippschaltung.
Stützwinkel zur Befestigung der Wechselschieberstation.
Durch den 6" Schieber kann die Gülle über ein Ø 160 mm PVC-Druckrohr in die Schlabbergrube entleert werden.
Umgekehrt kann durch diese Leitung bequem die Schlabbergrube entleert werden.

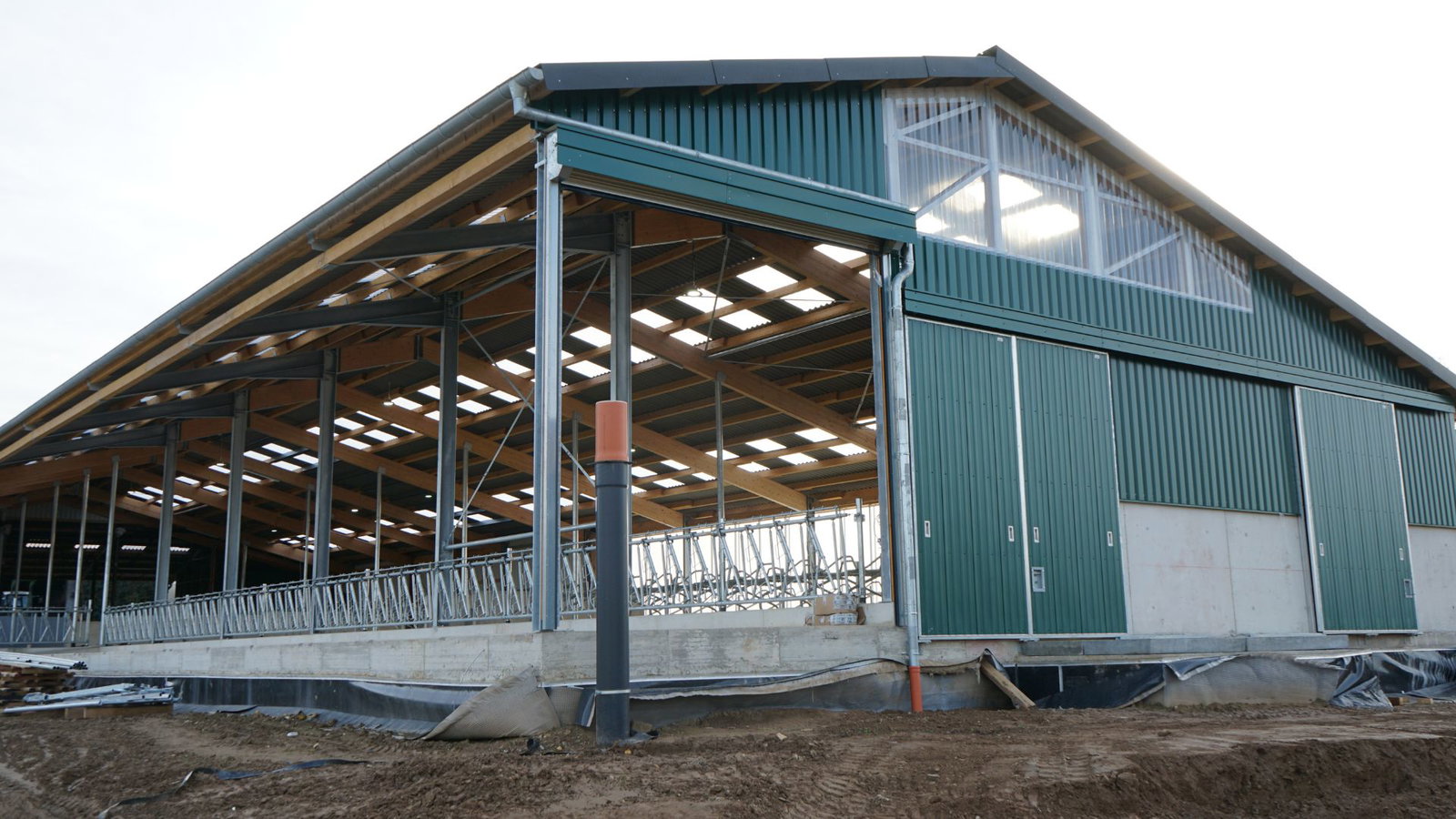

Stallbau durch die Firma LBT-Bonrath aus Eitorf

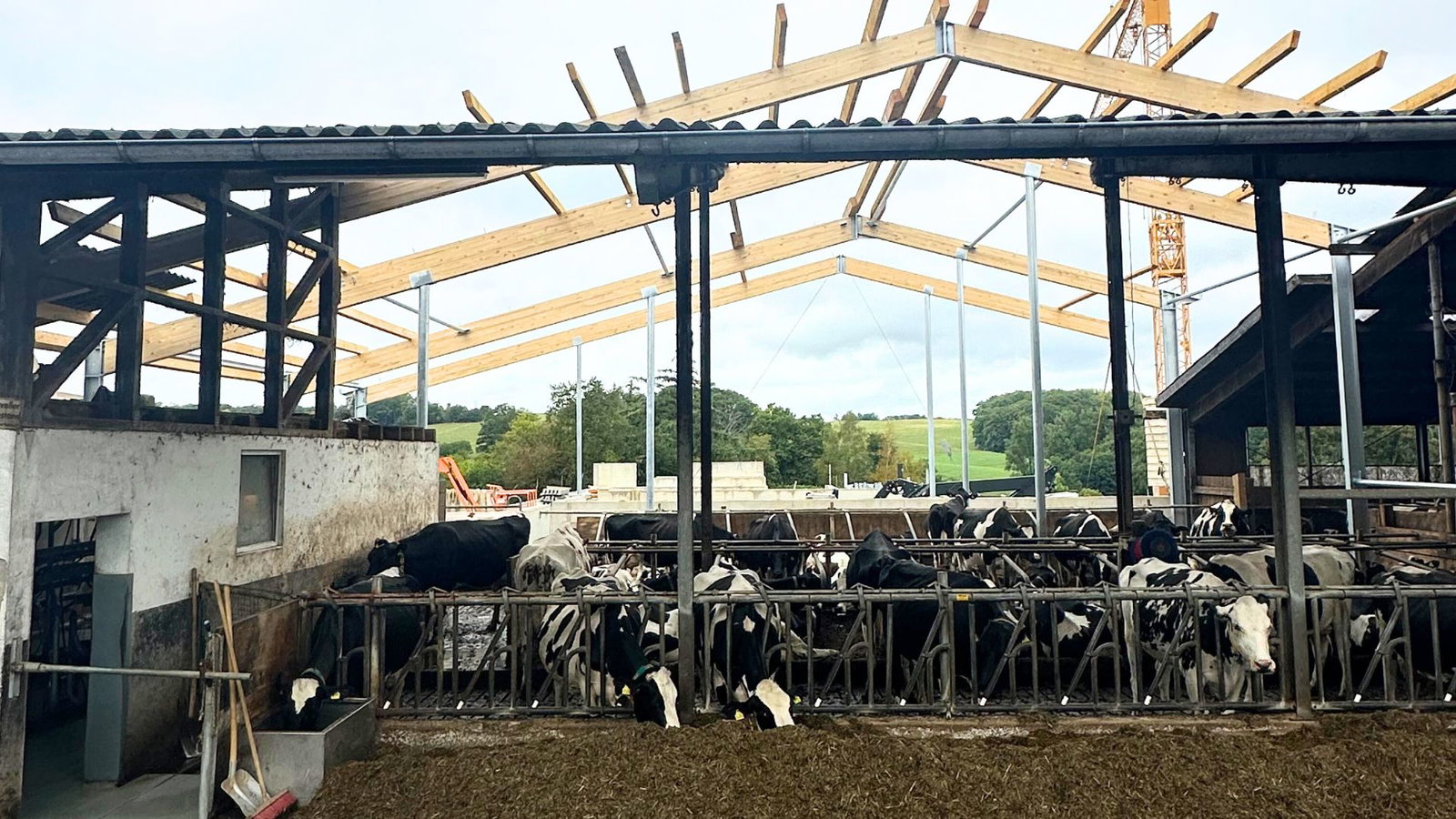

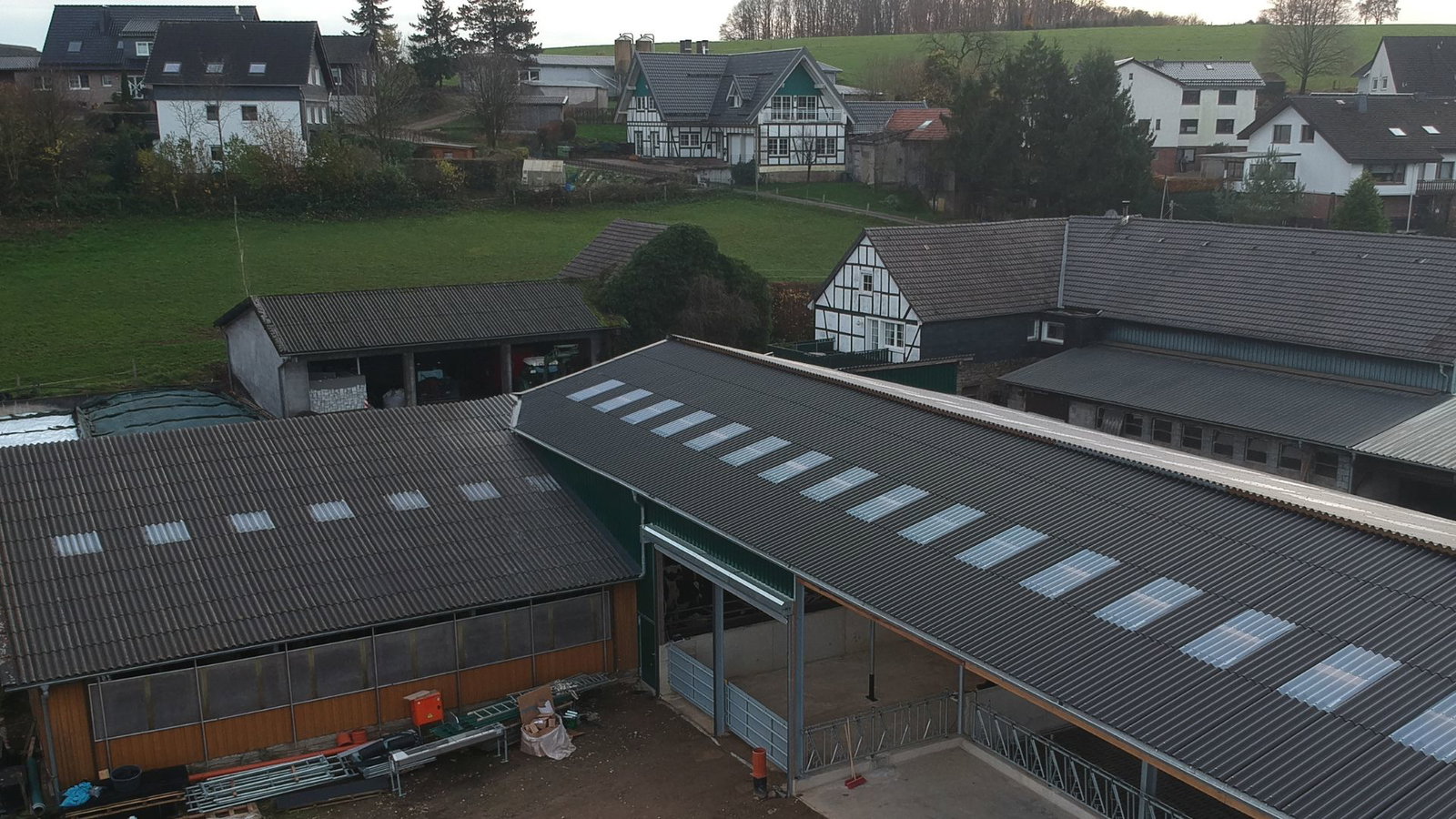

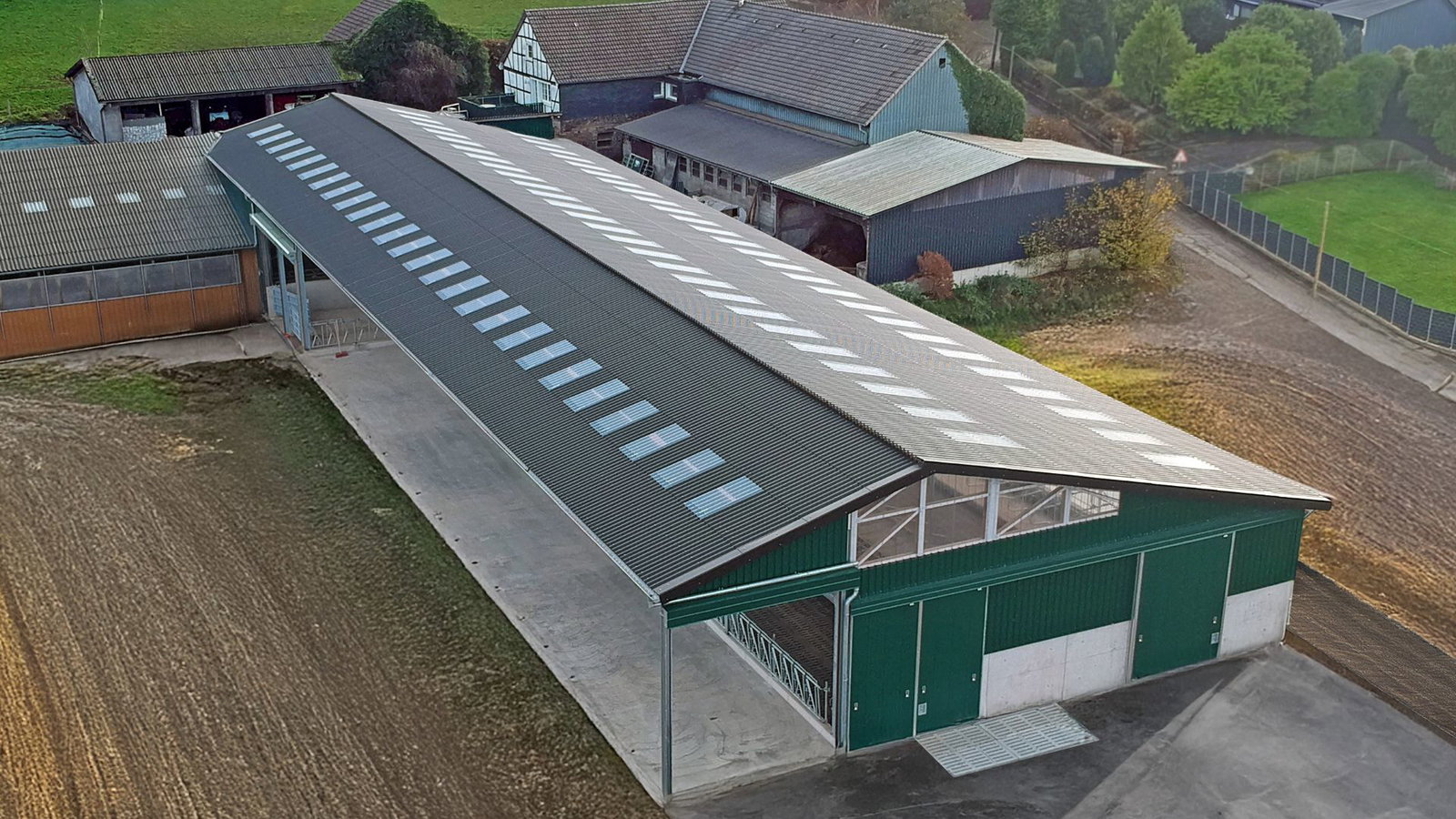

Dieses Referenzprojekt aus dem Jahr 2025 zeigt die intelligente Erweiterung eines bestehenden Betriebs. Auf einer Grundfläche von 19,80 m x 45,00 m wurden 60 moderne Liegeplätze geschaffen, die durch einen integrierten Strohbereich nahtlos mit dem Altbestand verbunden sind. Die Kühe können frei zwischen allen Funktionsbereichen wechseln.
Sie planen ein ähnliches Projekt im Bestand?
Profitieren Sie von unserer Erfahrung in der Modernisierung und Erweiterung. Gerne entwickeln wir auch für Ihren Betrieb eine maßgeschneiderte Lösung.
Jetzt unverbindliches Beratungsgespräch vereinbaren
Das Fazit des Kunden: „Mehr Tierwohl bei weniger Arbeitsaufwand"
„Die Entscheidung, den neuen Liegebereich direkt in den Altbestand zu integrieren, war goldrichtig. Dank der durchdachten Kombination aus emissionsmindernden Espa Flex Matten, der leistungsstarken Suevia Wasserversorgung und einer aktiven Klimasteuerung merken wir deutlich, dass die Herde ruhiger und vitaler ist. Besonders überzeugt hat uns die Langlebigkeit der Details, wie die Edelstahlfüße an den Pfosten, und der Komfort der Tiefboxen. Wir haben heute einen modernen, hellen Stall, der nicht nur den Kühen mehr Platz bietet, sondern uns auch die tägliche Arbeit am Futtertisch und bei der Reinigung massiv erleichtert.“
